太陽光発電所の建設において、モジュールやパワーコンディショナの選定には多くの時間が費やされる一方で、実際に長期安定運用を左右する要素として見落とされやすいのが地盤条件です。特にN値は、杭の長さ、杭種の選定、引抜き耐力、施工性、さらにはプロジェクト全体の建設コストにまで影響を与える重要な地盤指標です。
近年の日本国内では、平坦で開発しやすい土地が減少し、沿岸部、造成地、旧工業用地、山間部など、従来は太陽光発電に不向きと考えられていたエリアでの開発案件が増えています。このような立地では、架台設計だけでなく杭基礎設計の重要性がこれまで以上に高まっています。
実際のEPCプロジェクトでは、「杭が支持層まで届かない」「引抜き試験に合格しない」「想定より杭長が長くなりコストが増加する」といった問題が発生することがあります。その原因の多くは、設計初期段階でN値と地盤特性を十分に理解していなかったことにあります。
本記事では、太陽光発電所向け架台メーカーおよびEPC設計実務の視点から、N値と杭基礎設計の関係を体系的に解説します。地盤調査報告書の読み方から杭長の決定方法、引抜き耐力との関係、工法選定のポイントまで、実務で役立つ知識を詳しく紹介します。

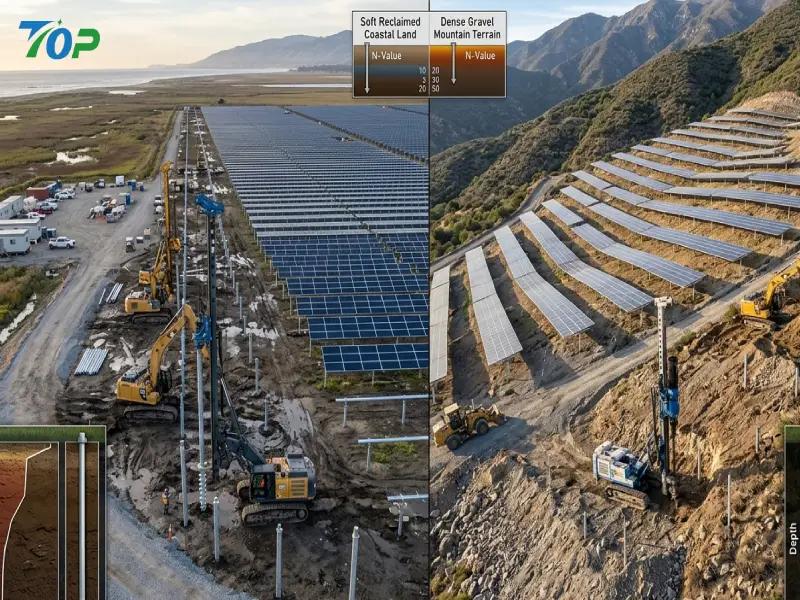

なぜ同じ架台でも現場によって杭長が大きく変わるのか
同じ出力規模の太陽光発電所であっても、現場によって杭長が1.5mで済む場合もあれば、4m以上必要になる場合もあります。これは架台メーカーの違いではなく、地盤条件の違いによるものです。
例えば、同じ基準風速38m/s地域で建設される案件でも、地盤条件によって必要な基礎仕様は大きく変わります。
- 良好な砂質地盤：杭長1.5～2.0m
- 軟弱な盛土地盤：杭長3.0～4.0m以上
- 埋立地：地盤改良が必要なケースあり
- 礫層地盤：施工方法そのものの変更が必要
つまり、架台設計と基礎設計は切り離して考えることができず、地盤条件を正しく把握することがプロジェクト成功の第一歩となります。
EPC現場でよく発生する課題
太陽光発電プロジェクトでは、次のような問題が頻繁に発生します。
- 想定より硬い地盤で杭打設機が進まない
- 支持層まで到達できず追加工事が必要になる
- 引抜き試験で設計値を満たさない
- 杭長変更により鋼材コストが増加する
- 施工スケジュールが遅延する
これらの多くは、設計段階でN値の評価が不十分だった場合に発生します。
この記事で分かること
- N値の基本的な考え方
- 杭基礎設計との関係
- 杭長決定の実務プロセス
- 引抜き耐力との関連性
- 地盤改良が必要となる判断基準
- EPCが確認すべき地盤調査項目
N値とは何か
N値とは、標準貫入試験（SPT：Standard Penetration Test）によって測定される地盤の硬さを示す指標です。日本国内の建築・土木・再生可能エネルギー分野では、地盤評価の基本データとして広く使用されています。
太陽光発電所の杭基礎設計においても、地盤支持力を評価するための重要な参考指標となります。
標準貫入試験（SPT）の仕組み
標準貫入試験は、ボーリング調査の際に実施される代表的な地盤調査方法です。
試験では63.5kgのハンマーを76cmの高さから落下させ、サンプラーを地中に打ち込みます。
最初の15cmを予備打撃とし、その後の30cmを貫入させるために必要な打撃回数をN値として記録します。
例えば、
- 10回で30cm貫入 → N値10
- 30回で30cm貫入 → N値30
- 50回以上でも貫入しない → N値50以上
一般的にN値が高いほど地盤は硬く、低いほど軟弱であると判断されます。
ボーリング柱状図の読み方
EPC担当者が地盤調査報告書を受け取った際、最初に確認すべき資料が柱状図です。
柱状図には以下の情報が記載されています。
- 土質区分
- 地下水位
- N値分布
- 支持層深度
- 地層構成
例えば、表層から2mまでN値3、その下にN値20以上の層が存在する場合、支持層は2m以深に存在する可能性があります。
このような情報は杭長の概算検討に直結します。
N値と地盤強度の関係
N値は地盤強度そのものを示す数値ではありません。しかし、実務上は地盤の締まり具合や支持力を推定する重要な指標として利用されています。
特に砂質土ではN値と地盤強度の相関が比較的高いことが知られています。
一方で粘性土では含水比や圧密状態の影響を受けるため、N値だけで判断することは危険です。
そのため、実際の杭基礎設計では、
- N値
- 土質区分
- 地下水位
- 粒径分布
- 地層構成
などを総合的に評価します。
N値別の地盤分類
| N値 | 地盤状態 | 太陽光案件での評価 |
|---|---|---|
| 0〜4 | 軟弱地盤 | 長尺杭または改良検討 |
| 5〜15 | 一般地盤 | 最も一般的 |
| 15〜30 | 良好地盤 | 施工性良好 |
| 30〜50 | 硬質地盤 | 打設条件確認 |
| 50以上 | 岩盤・礫層 | 特殊工法検討 |
太陽光発電においてN値が重要な理由
一般建築物と比較して、太陽光発電所は比較的軽量な構造物です。そのため「基礎は簡単でよい」と誤解されることがあります。
しかし実際には、太陽光架台は大きな風荷重を受けるため、基礎設計が極めて重要になります。

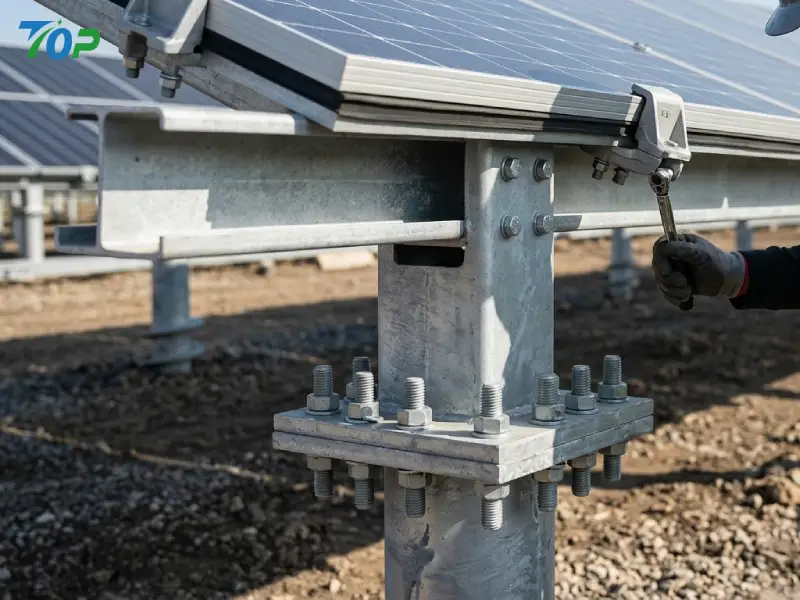

杭基礎は架台全体を支える唯一の構造部材
太陽光発電所では荷重が以下のように伝達されます。
モジュール → レール → 架台柱 → 杭基礎 → 地盤
つまり最終的にすべての荷重を受け止めるのは地盤です。
どれほど高強度な架台を採用しても、地盤支持力が不足していれば安全性を確保することはできません。
N値が低いと発生する問題
軟弱地盤では以下のリスクが増加します。
- 不同沈下
- 杭の傾斜
- 架台変形
- ボルト緩み
- モジュール破損
特に不同沈下は発電効率低下だけでなく、保守コスト増加の原因にもなります。
実際に国内の造成地案件では、施工後数年で沈下が進行し、架台補修が必要となった事例も報告されています。
N値が高い地盤でも注意が必要な理由
一方でN値が高い場合も安心とは限りません。
例えばN値50以上の礫層では、
- 杭が打設できない
- 施工速度が低下する
- 施工機械が大型化する
- コストが増加する
といった課題が発生します。
実際の設計では、「軟らかすぎても問題」「硬すぎても問題」という視点が重要になります。
N値と杭長設計の関係
太陽光発電所の基礎設計において、EPC事業者が最も頻繁に直面する質問の一つが「杭は何メートル必要なのか」という問題です。
しかし実際の設計現場では、「N値20だから杭長2m」「N値10だから杭長3m」といった単純な判断は行われません。
杭長は、地盤調査結果、風荷重条件、架台構造、地形条件、地下水位、土質構成など複数の要素を総合的に評価して決定されます。
特に野立て太陽光発電所では、建築物のような重量による押し込み荷重よりも、台風時の引抜き荷重への対応が重要となるため、杭長設計の考え方にも特徴があります。
杭長はどのように決まるのか
杭長決定の基本的な考え方は、「杭がどれだけの荷重を安全に地盤へ伝達できるか」にあります。
一般的な鋼製杭の場合、支持力は主に以下の2つによって構成されます。
- 先端支持力（杭先端が支持層から受ける力）
- 周面摩擦力（杭表面と土の摩擦による抵抗力）
建築物では先端支持力が重視されるケースが多い一方、太陽光発電所の杭基礎では周面摩擦力が大きな役割を果たします。
これは太陽光架台が比較的軽量でありながら、大きな風圧を受けるためです。
そのため、設計上は「支持層へ到達すること」だけではなく、「十分な引抜き抵抗を確保すること」が重要になります。
支持層到達だけでは不十分な理由
地盤調査報告書を見ると、「N値30以上の層が2m地点に存在するため杭長2mで十分」と考えてしまうケースがあります。
しかし実際には、支持層到達だけでは安全性を保証できません。
例えば沿岸部の太陽光発電所では、基準風速40m/s以上の地域も存在します。
強風時には架台に大きなアップリフト（引抜き力）が発生し、杭を地面から引き抜こうとする力が作用します。
このとき重要になるのは支持層の位置だけではなく、杭全体がどれだけ地盤に拘束されているかです。
つまり、同じN値30の支持層が存在していても、その上部の地層構成によって必要杭長は変化します。
N値から杭長を予測する実務的な考え方
設計初期段階では、詳細構造計算前に概算杭長を検討することがあります。
その際、N値は有効な参考情報となります。
| 地盤状況 | 一般的な傾向 |
|---|---|
| N値0〜4 | 3〜5m以上の杭が必要になる場合が多い |
| N値5〜10 | 2〜3m程度が一般的 |
| N値10〜20 | 1.8〜2.5m程度が多い |
| N値20〜30 | 1.5〜2.0m程度で成立する案件が多い |
| N値30以上 | 施工条件による個別判断 |
ただし、この数値はあくまで実務上の傾向であり、設計値ではありません。
実際には引抜き試験や構造計算によって最終決定されます。
実際のプロジェクト事例①：造成地案件
九州地方で実施された約2MW規模の太陽光発電プロジェクトでは、造成地特有の軟弱層が確認されました。
地盤調査結果は以下のようなものでした。
| 深度 | N値 |
|---|---|
| 0〜1m | 2〜3 |
| 1〜2m | 4〜6 |
| 2〜3m | 10〜15 |
| 3m以深 | 20以上 |
当初は2m杭を想定していましたが、試験結果から十分な引抜き耐力を確保できず、最終的には3.5m杭が採用されました。
この事例は、支持層の存在だけではなく、周辺地盤との摩擦力が重要であることを示しています。
実際のプロジェクト事例②：一般的な砂質地盤
中部地方の平坦地案件では、表層からN値15〜20程度の砂質地盤が広がっていました。
引抜き試験の結果、1.8m杭で設計荷重を満足したため、追加工事は不要となりました。
このようなケースでは施工速度も速く、コスト面でも有利になります。
N値と杭の引抜き耐力の関係
太陽光発電所の杭基礎設計において、最も重要な性能指標の一つが引抜き耐力です。
特に日本では台風の影響を受ける地域が多く、風荷重に対する設計が安全性を左右します。
近年の大型台風による被害事例を見ると、架台本体の破損よりも、基礎部の支持力不足による倒壊が大きな問題となっています。
台風時に発生する引抜き力とは
太陽光モジュールは風を受けると、上方向へ持ち上げられる力が発生します。
これをアップリフト荷重または引抜き荷重と呼びます。
特にアレイ端部やコーナー部では局部的に大きな負圧が発生しやすくなります。
JIS C 8955では、
- 基準風速
- 地表面粗度区分
- 設置高さ
- アレイ配置
などを考慮して風荷重を算定します。
例えば沖縄県では基準風速46m/sが採用される地域もあり、本州の一般地域よりはるかに厳しい条件となります。
なぜN値が引抜き耐力に影響するのか
杭の引抜き抵抗力は、杭周囲の土との摩擦によって発生します。
一般的にN値が高いほど土が密実であり、杭との摩擦力も大きくなる傾向があります。
そのため、同じ杭径・同じ杭長であっても、N値によって引抜き耐力は大きく変化します。
| 地盤状態 | 引抜き耐力の傾向 |
|---|---|
| 軟弱地盤 | 低い |
| 一般地盤 | 中程度 |
| 密実砂層 | 高い |
| 礫層 | 非常に高い |
ただし、実際の数値は土質や含水比によって変動するため、N値のみで判断することはできません。
引抜き試験が重要な理由
地盤工学の分野では、理論値と現場実測値に差が生じることは珍しくありません。

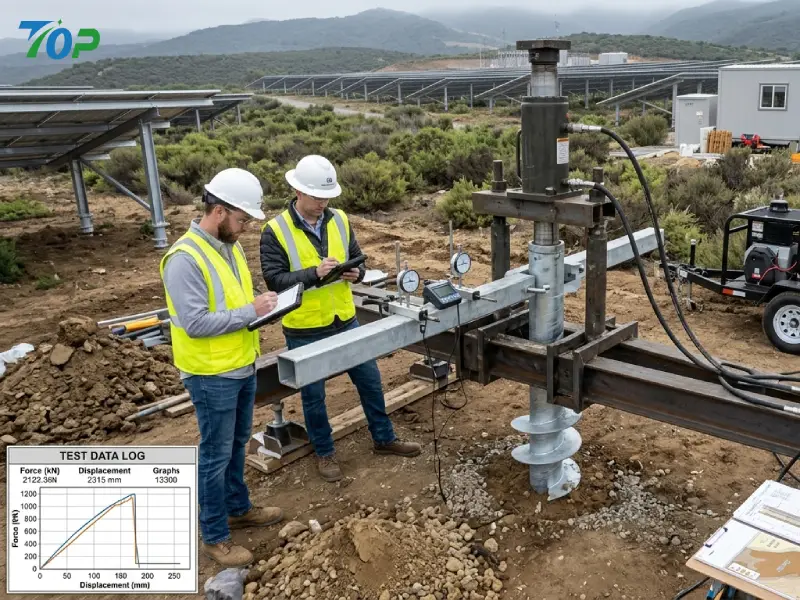

そのため、多くのメガソーラー案件では試験杭を施工し、実際の引抜き耐力を確認します。
引抜き試験によって確認できる内容は以下の通りです。
- 実際の支持力
- 施工品質
- 杭長妥当性
- 安全率
- 設計値との整合性
特に数十MW規模のプロジェクトでは、引抜き試験結果が杭長最適化につながることがあります。
例えば、当初3m杭を計画していた案件で、試験結果から2.5m杭でも十分な耐力が確認できた場合、数千本規模の杭使用量削減につながる可能性があります。
これは鋼材コストだけでなく、施工時間や輸送コストの削減にも直結します。
EPC事業者が理解すべき安全率の考え方
引抜き耐力評価では、単純に最大荷重だけを見るのではなく、安全率を考慮します。
例えば実測耐力が40kNであっても、設計上その全てを利用するわけではありません。
荷重変動や施工誤差、長期的な地盤変化を考慮し、安全側に評価します。
このため、経験豊富な設計チームでは、地盤調査・構造計算・試験結果を総合的に評価しながら杭仕様を決定します。
N値別の最適な杭基礎選定方法
N値を理解したうえで次に重要となるのが、どの基礎工法を採用するかという判断です。
現在の太陽光発電市場では、
- スクリュー杭
- 打込み鋼管杭
- コンクリート基礎
が主な選択肢となっています。
それぞれ適用できる地盤条件が異なるため、N値との関係を理解することが重要です。
スクリュー杭
スクリュー杭は近年の太陽光発電所で最も多く採用されている工法の一つです。
杭先端や胴部に羽根を持つ構造により、回転しながら地中へ施工します。
メリット
- 施工速度が速い
- コンクリート不要
- 環境負荷が低い
- 撤去しやすい
- 工期短縮が可能
適した地盤
- N値5〜25程度
- 砂質土
- 粘性土
- 一般造成地
一方で、大きな玉石や岩盤が存在する地盤では施工が困難になる場合があります。
打込み鋼管杭
打込み鋼管杭は大型案件で広く採用されています。
施工速度が速く、大規模メガソーラーとの相性が良い工法です。
メリット
- 施工能力が高い
- 大量施工に向く
- コスト競争力が高い
注意点
- 硬質地盤で施工困難となる場合がある
- 騒音や振動が発生する
- 施工機械への依存度が高い
特にN値30以上の礫層では事前確認が不可欠です。
コンクリート基礎
岩盤地盤や特殊地形では、コンクリート基礎が選択される場合があります。
初期コストは高くなる傾向がありますが、条件によっては最も合理的な選択肢となることもあります。
適用例
- 岩盤地盤
- 急傾斜地
- 高積雪地域
- 特殊構造物
ただし、掘削・配筋・養生工程が必要となるため、工期は長くなります。
N値別おすすめ基礎工法一覧
| N値 | 推奨工法 | 設計上の注意点 |
|---|---|---|
| 0〜4 | 長尺スクリュー杭・改良併用 | 沈下対策が重要 |
| 5〜15 | スクリュー杭 | 最も一般的 |
| 15〜30 | スクリュー杭・鋼管杭 | 施工性良好 |
| 30〜50 | 鋼管杭 | 打設確認必要 |
| 50以上 | 個別設計 | 岩盤・礫層確認 |
重要なのは、N値だけで工法を決めるのではなく、土質構成、地下水位、地形条件、風荷重条件を含めた総合的な判断を行うことです。
特に近年増加している強風地域案件では、杭長最適化と引抜き耐力確保の両立がプロジェクト成功の鍵となっています。
地盤改良と杭基礎はどちらが有利か
太陽光発電所の建設計画において、軟弱地盤が確認された場合、多くのEPC事業者が直面するのが「地盤改良を行うべきか、それとも長尺杭で対応すべきか」という判断です。
この選択は単純に施工費だけで決められるものではありません。
プロジェクト規模、工期、地盤条件、設備寿命、将来的な撤去計画などを総合的に考慮する必要があります。
近年ではFIT案件だけでなく、PPAモデルや自家消費型太陽光発電の増加により、初期投資だけではなくライフサイクルコスト（LCC）を重視する傾向も強まっています。
地盤改良が必要となるケース
一般的に以下のような条件では、地盤改良が検討されます。
- N値0〜3程度の極めて軟弱な地盤
- 埋立地
- 盛土造成地
- 高含水比の粘性土地盤
- 沈下リスクが高い地域
特に沿岸部の埋立地では、支持層が深く存在することがあり、杭のみで対応すると施工コストが大幅に上昇する場合があります。
そのような場合には、表層改良や柱状改良などを組み合わせることで経済性を改善できるケースがあります。
長尺杭で対応できるケース
一方で、すべての軟弱地盤に地盤改良が必要というわけではありません。
支持層が比較的浅い位置に存在する場合には、長尺杭の採用によって十分な支持力を確保できることがあります。
例えば、
- 表層1m：N値3
- 深度2m以降：N値20以上
のような地盤では、適切な杭長を確保することで地盤改良を省略できる可能性があります。
実際のメガソーラー案件でも、引抜き試験によって必要耐力が確認され、改良工事を回避した事例は少なくありません。
コスト比較の考え方
地盤改良と長尺杭のどちらが有利かは案件ごとに異なります。
| 比較項目 | 地盤改良 | 長尺杭 |
|---|---|---|
| 初期コスト | 高い | 中程度 |
| 施工期間 | 長い | 短い |
| 品質管理 | 重要 | 比較的容易 |
| 撤去性 | 低い | 高い |
| 環境負荷 | 高い | 低い |
近年は環境配慮や原状回復を重視する案件も増えており、スクリュー杭など撤去可能な基礎工法が選ばれるケースも増加しています。
EPCが判断時に確認すべきポイント
- 支持層深度
- 施工期間
- 引抜き耐力
- 重機搬入条件
- 将来撤去の有無
- 発電開始希望時期
- CAPEXとLCOEのバランス
単純な施工費比較ではなく、プロジェクト全体の経済性を評価することが重要です。
N値だけでは分からない地盤リスク
地盤調査報告書を見る際、N値だけに注目してしまうケースがあります。
しかし実務では、N値だけで地盤の安全性を判断することはできません。
実際に発生した基礎トラブルの多くは、N値以外の要因が原因となっています。
地下水位の影響
地下水位は杭基礎設計に大きな影響を与えます。
地下水位が高い場合には、
- 土の有効応力低下
- 腐食リスク増加
- 施工難易度上昇
- 排水対策の必要性
などの課題が発生します。
特に沿岸部では塩害環境との複合影響も考慮する必要があります。
そのため、太陽光架台用杭には溶融亜鉛めっき処理や高耐食仕様が採用されることが一般的です。
液状化リスク
液状化とは、地震時に地盤が液体状になる現象です。
東日本大震災では、関東沿岸部や埋立地で大規模な液状化被害が発生しました。
液状化が発生すると、
- 杭支持力低下
- 架台傾斜
- 不同沈下
- ケーブル損傷
などの問題が生じる可能性があります。
液状化判定ではN値も参考になりますが、地下水位や粒径分布なども重要な判断材料となります。
土質構成の重要性
同じN値であっても土質によって挙動は大きく異なります。
| 土質 | 特徴 |
|---|---|
| 砂質土 | 排水性良好・支持力高い |
| 粘性土 | 圧密沈下に注意 |
| 火山灰土 | 地域特有の挙動あり |
| 礫質土 | 施工性確認が必要 |
北海道、東北、九州の一部地域では火山灰土が広く分布しており、一般的な設計経験だけでは対応できないケースもあります。
盛土・造成地のリスク
近年の太陽光案件では、造成地や旧採石場跡地が利用されることも増えています。
これらの地盤では、場所によってN値が大きく変化する場合があります。
そのため、調査地点だけでなくサイト全体の地盤変化を把握することが重要です。
斜面地盤のリスク
山間部案件では、支持力だけでなく斜面安定性も重要となります。
特に豪雨時には地盤の含水比が変化し、斜面崩壊リスクが高まる可能性があります。
杭基礎設計では、地盤支持力と斜面安定解析を併せて検討することが望まれます。
実際の太陽光発電プロジェクト事例
ここでは実際の地盤条件に近い代表的なケースを基に、N値と杭基礎設計の関係を解説します。
ケース1：N値3の埋立地案件
案件規模：約5MW
立地：沿岸部埋立地
調査結果：
- 表層〜2m：N値2〜3
- 2〜4m：N値5〜8
- 4m以深：N値20以上
当初計画では2.5m杭を想定していましたが、引抜き耐力不足が判明しました。
最終的には4m級のスクリュー杭を採用し、安全率を確保しました。
地盤改良案も比較検討されましたが、工期短縮を優先して長尺杭が選択されました。
ケース2：N値12の一般地盤案件
案件規模：約15MW
立地：内陸平坦地
調査結果：
- 全体的にN値10〜15
- 地下水位低い
- 砂質土主体
1.8mスクリュー杭で引抜き試験を実施し、必要耐力を満足しました。
結果として施工速度が向上し、予定より早期に工事が完了しました。
ケース3：N値50以上の礫層案件
案件規模：約8MW
立地：山間部
調査結果：
- 礫層主体
- N値50以上
- 局所的な岩盤あり
通常の打込み杭では施工困難と判断されました。
先行削孔を併用した特殊施工を採用し、施工品質を確保しました。
この事例は、N値が高いことが必ずしも施工容易性を意味しないことを示しています。
EPC事業者が地盤調査報告書で確認すべき10項目
地盤調査報告書を受領した際には、以下の項目を重点的に確認することが推奨されます。
① N値分布
地盤強度の基本情報を把握する。
② 支持層深度
杭長の概算検討に必要。
③ 地下水位
施工性や腐食リスクを確認する。
④ 土質区分
砂質土・粘性土・礫質土を確認する。
⑤ 盛土有無
不同沈下リスクを評価する。
⑥ 液状化判定
沿岸部案件では特に重要。
⑦ 基準風速
引抜き荷重計算の前提条件となる。
⑧ 積雪荷重
北海道や東北では必須確認項目。
⑨ 引抜き試験結果
設計妥当性を確認する。
⑩ 地盤改良履歴
過去の施工履歴を把握する。
TopFenceが提供する杭基礎設計サポート
太陽光発電所の成功は、架台製品単体ではなく、地盤条件に適合した基礎設計によって実現されます。
TopFenceでは、架台供給だけではなく、プロジェクト初期段階からの技術支援を行っています。
地盤調査報告書レビュー
- N値分析
- 支持層評価
- 施工リスク抽出
杭長最適化提案
- 過剰設計回避
- 鋼材削減提案
- 施工効率改善
引抜き耐力検証
- 試験計画支援
- 結果評価
- 設計反映
強風地域対応設計
- JIS C 8955準拠設計
- 高耐食仕様対応
- 台風地域向け最適化
特に日本市場では、基準風速、積雪荷重、塩害環境など地域差が大きいため、標準仕様ではなく地域条件に適合した設計が求められます。
まとめ
N値は太陽光発電所の杭基礎設計において最も重要な地盤指標の一つです。
しかし、N値だけで安全性を判断することはできません。
実務では、
- N値
- 土質構成
- 地下水位
- 液状化リスク
- 基準風速
- 引抜き試験結果
を総合的に評価する必要があります。
また、杭長を長くすれば安全というわけでもなく、施工性やコストとのバランスを考慮した最適化が重要です。
太陽光発電プロジェクトの長期安定運用を実現するためには、地盤調査段階からN値を正しく理解し、適切な杭基礎設計へ反映させることが不可欠です。
よくある質問（FAQ）｜N値と杭基礎設計に関する実務Q&A
Q1. N値だけで太陽光発電所の杭長を決定できますか？
Q2. 太陽光発電所ではどの程度のN値があればスクリュー杭を採用できますか？
Q3. 地盤調査報告書のどの項目をEPC事業者は優先的に確認すべきですか？
Q4. N値が低い軟弱地盤では地盤改良と長尺杭のどちらが有利ですか？
Q5. 引抜き試験はなぜ太陽光発電プロジェクトで重要なのですか？
Q6. N値が高い地盤であれば基礎設計上のリスクはありませんか？
Q7. 強風地域の太陽光発電所では杭基礎設計にどのような違いがありますか？
Q8. EPC事業者が杭基礎設計で最も避けるべき失敗は何ですか？
