なぜ強風地域では太陽光架台選定が重要なのか
日本の太陽光発電市場は成熟期に入り、近年は未利用地の減少や系統接続条件の変化により、これまで開発が難しいとされてきた沿岸部、工業地帯、山間部、離島エリアでのプロジェクト開発が増えています。しかし、こうしたエリアの多くは強風地域に分類され、一般地域と同じ考え方で架台を選定すると、発電設備の安全性や長期収益性に大きな影響を与える可能性があります。
特に日本は世界有数の台風多発国であり、毎年複数の大型台風が本州、四国、九州、沖縄地方へ接近・上陸しています。太陽光発電設備の被害事例を分析すると、モジュール自体の破損よりも、架台の変形や固定部の損傷、基礎の引抜き、接合部の破断など、構造設計や施工品質に起因するトラブルが数多く報告されています。
そのため、強風地域における太陽光発電プロジェクトでは、モジュール選定以上に「架台選定」が重要なテーマとなります。EPC事業者、施工会社、販売代理店、発電事業者は、単純な価格比較ではなく、設計基準風速、構造計算、耐食性能、施工効率、保守性まで含めた総合的な視点で架台を評価する必要があります。
本記事では、強風地域における太陽光架台の選定基準、風荷重の基本原理、日本国内の設計要件、施工上の注意点、そしてEPCが実際に確認すべきポイントについて、技術的な観点から詳しく解説します。
強風地域の太陽光発電プロジェクトが直面する課題とは
近年増加する台風・突風による太陽光設備被害
太陽光発電設備は20年以上の長期運用を前提としたインフラ設備です。しかし、自然災害リスクへの対応が不十分な場合、数時間の暴風によって数千万円規模の損害が発生することがあります。
国土交通省や各自治体が公開している災害報告書では、大型台風通過後に以下のような被害が確認されています。
- モジュール飛散
- 架台フレームの変形
- ボルト接合部の破断
- 杭基礎の引抜き
- ケーブルラックの損傷
- 屋根固定部の破壊
- 建物防水層の損傷
特に被害が集中しやすいのは、風圧が局所的に大きくなるモジュール外周部やコーナー部です。設計段階で十分な風荷重解析が行われていない場合、設備全体ではなく一部の部材が先に破壊され、そこから連鎖的な損傷へ発展するケースが少なくありません。
また、架台が破損した場合の影響は設備修理費だけではありません。
- 発電停止による売電損失
- 保険申請手続き
- 設備交換コスト
- 施工会社の信用低下
- 近隣施設への二次被害リスク
つまり、強風対策は単なる安全対策ではなく、プロジェクト全体の投資回収計画に直結する経営課題でもあります。
なぜモジュールより架台の設計が重要なのか
太陽光発電設備の導入検討時、多くの事業者はまずモジュール変換効率や出力性能に注目します。しかし、強風地域において最も重要な構造部材は架台です。
風による荷重は、最初にモジュール表面へ作用し、その後以下の経路で伝達されます。
- モジュール
- クランプ
- レール
- 架台主構造
- 基礎
- 地盤または建物躯体
この経路のどこか一箇所でも設計強度が不足していると、設備全体の安全性が損なわれます。
例えば、高性能なN型モジュールを採用しても、固定クランプの強度不足やレール断面の選定ミスがあれば、強風時にモジュール飛散が発生する可能性があります。
そのためEPC事業者は、モジュールメーカーの保証条件だけでなく、架台メーカーが提供する構造計算書や荷重解析レポートも必ず確認する必要があります。
日本の強風地域と設計基準風速を理解する
基準風速（Vo）とは何か
架台選定を行う際に最初に確認すべき項目が「基準風速（Vo）」です。
基準風速とは、建築基準法に基づき地域ごとに定められた設計用風速を指します。太陽光架台の構造設計では、この基準風速をもとに風荷重を算出し、必要な部材断面や固定方法を決定します。
一般的な設計フローは以下の通りです。
- 設置場所の基準風速を確認
- 地表面粗度区分を決定
- 高さ補正を適用
- 風力係数を適用
- 設計風荷重を算出
- 架台強度を検証
この計算を省略し、全国共通仕様の架台を採用することは大きなリスクになります。
例えば、内陸部と沿岸部では求められる設計条件が大きく異なります。同じモジュール配置でも必要な部材寸法や固定点数が変わるため、案件ごとの検証が不可欠です。
高知県・沖縄県・鹿児島県などの高風速エリアの特徴
日本国内でも特に注意が必要なのが、台風進路上に位置する地域です。
代表的な高風速エリアとして以下が挙げられます。
- 沖縄県
- 鹿児島県
- 宮崎県
- 高知県
- 長崎県
- 和歌山県沿岸部
これらの地域では、年間を通じて台風の影響を受けやすく、設計時にはより厳しい風荷重条件を考慮する必要があります。
特に高知県の太平洋沿岸部では、海から直接強風を受ける立地も多く、耐風設計と耐食設計の両立が重要になります。
また沖縄県では、台風時の瞬間風速が非常に大きくなるケースもあり、一般地域向け製品をそのまま採用することは推奨されません。
沿岸部と内陸部で異なる風荷重条件
同じ基準風速であっても、設置環境によって実際の風荷重は変化します。
風工学では「地表面粗度区分」という考え方があり、周囲の建物や樹木の状況によって風の流れが変わります。
例えば以下のような違いがあります。
- 海岸沿いの開放地形
- 工業団地
- 住宅密集地
- 森林周辺
- 山間部
海岸部は遮蔽物が少ないため風速が増加しやすく、山間部では地形による吹き上げ効果が発生する場合があります。
そのため、単に地域名だけで判断するのではなく、実際の設置環境まで考慮した設計が求められます。
太陽光架台に作用する風荷重のメカニズム
風圧力・負圧・揚力の違い
強風地域における太陽光架台の設計では、風圧の作用原理を理解することが重要です。
一般的に風荷重は単純な押し付け力として認識されがちですが、実際には複数の力が同時に発生しています。
- 正圧（押す力）
- 負圧（吸い上げる力）
- 揚力（浮き上がらせる力）
特に太陽光モジュールでは、モジュール表面だけでなく裏面にも空気が流れるため、航空機の翼と同様に揚力が発生します。
その結果、架台や基礎には単なる水平荷重ではなく、引抜き荷重も作用します。
この引抜き荷重への対応が不十分な場合、杭基礎の浮き上がりや固定部材の破断につながる可能性があります。
最も危険なコーナー部と外周部
風荷重は設備全体に均一に作用するわけではありません。
建築物や太陽光アレイでは、一般的に以下のエリアで風圧が集中します。
- コーナー部
- 外周部
- 屋根端部
- 高低差境界部
そのため、多くの構造計算ではエッジゾーンやコーナーゾーンを別途評価します。
実際の案件でも、中央部は無傷であっても外周部のみ損傷する事例が少なくありません。
強風地域向けの架台設計では、こうした局部荷重を考慮した補強設計が重要になります。
次のパートでは、EPCが実際に確認すべき「強風地域向け架台選定の8つの重要ポイント」と、設置タイプ別の具体的な耐風対策について詳しく解説します。
太陽光架台に作用する風荷重のメカニズム（続き）
なぜ同じ架台でも設置条件によって耐風性能が変わるのか
太陽光発電業界では、「この架台は○○m/sまで対応可能」という表現が使われることがあります。しかし、実際の構造設計においては、そのような単純な判断はできません。
同じ架台システムであっても、以下の条件によって作用する風荷重は大きく変化します。
- モジュール設置角度
- モジュールサイズ
- モジュール高さ
- アレイ配置
- 地形条件
- 地表面粗度区分
- 建物高さ
- 周辺障害物の有無
例えば近年普及している大型モジュールは、従来の60セルや72セルモジュールと比較して受風面積が増加しています。モジュール面積が大きくなるほど風荷重も増加するため、従来設計をそのまま流用できないケースもあります。
また、傾斜角度が大きくなるほど風を受ける面積が増え、揚力も大きくなる傾向があります。一方で、発電量とのバランスも考慮する必要があるため、耐風性能だけを優先して設計することは現実的ではありません。
優れたEPC事業者は、発電シミュレーション、構造安全性、施工性、コストのバランスを総合的に評価し、最適な架台構成を決定しています。
強風地域向け架台選定で確認すべき8つのポイント
架台選定は単なる部材選びではありません。設備の安全性、保険適用、長期収益性、施工効率、保守コストを左右する重要な意思決定です。ここではEPC事業者や販売代理店が実際の案件で確認すべきポイントを整理します。
① 設計基準風速への適合性
最初に確認すべきなのは、対象案件の設計基準風速に対応しているかどうかです。
カタログ上の耐風性能だけを見るのではなく、以下の資料を確認する必要があります。
- 構造計算書
- 設計条件一覧
- 対象モジュール情報
- 適用地域条件
- 設置高さ条件
設計条件が異なれば結果も変わるため、「耐風性能〇〇m/s」という数値だけで判断することは避けるべきです。
② 構造計算書の有無
強風地域の案件では、構造計算書の有無が架台メーカー選定の重要な判断基準になります。
金融機関、発電事業者、保険会社の中には、設備導入時に構造計算資料の提出を求めるケースもあります。
構造計算書では一般的に以下の内容が確認できます。
- 風荷重計算
- 積雪荷重計算
- 部材応力度検証
- 変位量検証
- 接合部強度検証
- 基礎検討
長期運用を前提とするプロジェクトでは、価格差よりも設計根拠の明確さを優先すべきです。
③ FEM解析や風洞試験データ
近年、大規模案件や高風速地域の案件では、有限要素法（FEM）解析や風洞試験結果を活用するケースが増えています。
FEM解析では、架台に作用する応力分布や変形量を詳細に評価できます。
また風洞試験では、実際の風の流れを再現しながら以下を検証できます。
- 局部風圧
- 揚力発生状況
- アレイ間干渉
- 建物との相互作用
特に大型工場屋根や物流倉庫屋根では、建物形状による風の加速現象が発生することがあるため、経験豊富なメーカーの技術支援が重要になります。
④ 高強度アルミニウム・溶融亜鉛めっき鋼の採用
架台材料の選定は耐風性能だけでなく、施工性や耐久性にも影響します。
現在主流となっている材料は以下の通りです。
| 材料 | 特徴 |
|---|---|
| アルミニウム合金 | 軽量・施工性良好・耐食性が高い |
| 溶融亜鉛めっき鋼 | 高強度・大規模案件向き |
| SUS304 | 接合部や固定部に使用されることが多い |
沿岸部や離島案件では、単純な強度だけでなく耐食性能も同時に評価する必要があります。
塩害環境下では腐食による断面欠損が発生し、設計時の耐力を維持できなくなる可能性があるためです。
⑤ SUS304ボルト・クランプの耐久性
架台全体の強度が十分であっても、接合部が弱ければ設備全体の安全性は確保できません。
実際の風害事例では、主構造材より先にボルトやクランプが損傷するケースも確認されています。
そのため強風地域では以下の項目を確認することが重要です。
- SUS304採用状況
- 防緩み対策
- 締結トルク管理
- 接合部試験データ
- 長期耐食性能
また、施工マニュアルが整備されているかも重要な評価ポイントです。
⑥ プレハブ構造による施工品質向上
近年のEPC業界では、人手不足が大きな課題となっています。
施工品質を安定させるため、多くのメーカーがプレハブ構造や事前組立方式を採用しています。
工場段階で一定程度組み立てを行うことで、
- 現場作業時間削減
- 施工ミス低減
- 工期短縮
- 作業員教育負担軽減
- 品質均一化
といったメリットが期待できます。
特に強風地域では施工誤差が耐風性能へ直接影響するため、品質管理のしやすさも重要な選定基準となります。
⑦ メンテナンスフリー設計
発電事業者にとって重要なのは導入コストだけではありません。
20年以上にわたる運用期間中の保守コストも収益性に大きく影響します。
以下のような設計要素はO&Mコスト削減に寄与します。
- 高耐食材料
- 防緩み機構
- 高耐久表面処理
- 腐食リスク低減設計
- 交換部品の標準化
特に沿岸部では、初期コストだけでなく20年間の維持管理費を含めた総所有コスト（TCO）で比較することが重要です。
⑧ 長期保証・技術サポート体制
優れた架台メーカーは製品だけでなく技術支援体制も提供しています。
確認すべき項目としては、
- 構造設計サポート
- 図面レビュー
- 現場技術支援
- 保証内容
- 部材供給体制
- アフターサービス
などがあります。
特に強風地域では案件ごとの設計条件が大きく異なるため、技術サポート能力が重要になります。
設置タイプ別に見る最適な強風対策

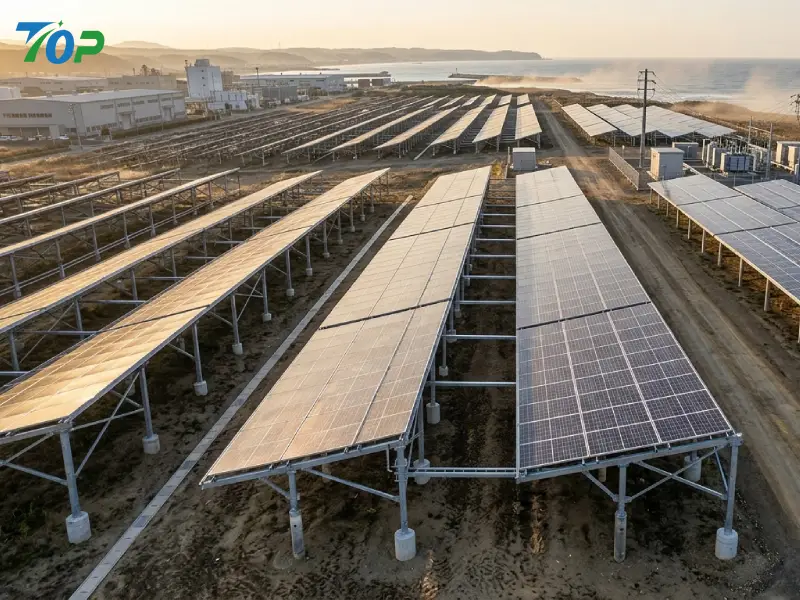

地上設置型太陽光発電所
地上設置型は大規模案件で最も一般的な設置方式です。
しかし風荷重の影響も大きく、特に引抜き荷重への対策が重要になります。
代表的な基礎方式は以下の通りです。
- 鋼製杭基礎
- スクリュー杭
- コンクリート基礎
- 独立基礎
地盤調査結果に基づき、適切な基礎方式を選定する必要があります。
地盤条件を無視した設計は、強風時の沈下や引抜きリスクを高める可能性があります。
折板屋根向け太陽光架台
近年、日本国内では物流施設や工場屋根を活用した自家消費型太陽光発電の需要が急増しています。
その中で特に重要なのが折板屋根向け架台です。
折板屋根案件では耐風性能だけでなく、防水性能も同時に確保しなければなりません。

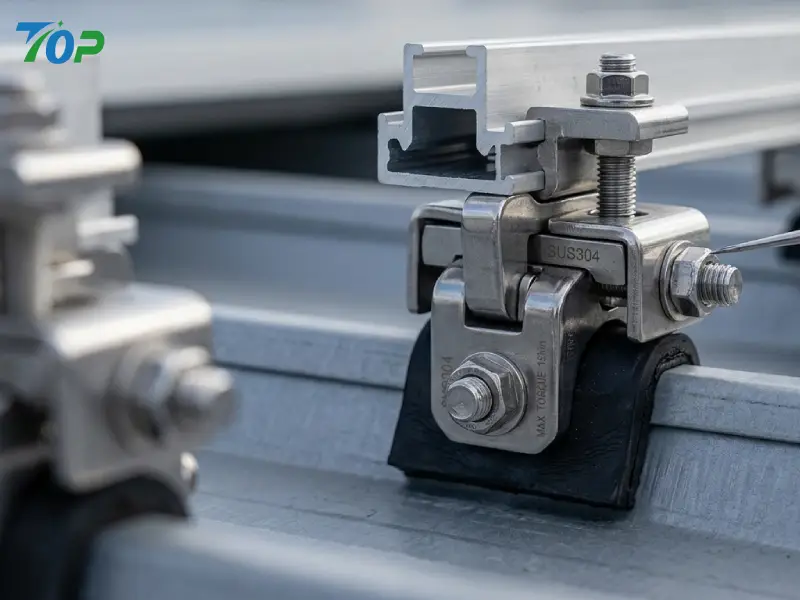

そのため近年は、屋根へ穴を開けないクランプ固定方式が広く採用されています。
無穴工法には以下のメリットがあります。
- 防水性能維持
- 雨漏りリスク低減
- 施工時間短縮
- 建物保証への影響低減
- 将来的な撤去容易性

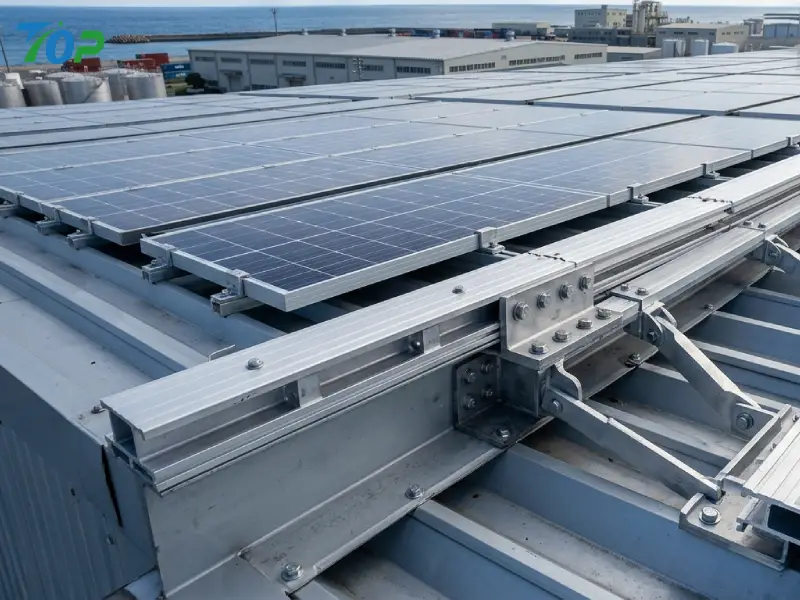

また、大型物流施設では建物端部で風圧が大きくなるため、局部補強設計も重要になります。
陸屋根向け架台
商業施設やオフィスビルでは陸屋根への設置が一般的です。
陸屋根では風が屋根面を滑るように流れるため、強い負圧や揚力が発生する場合があります。
代表的な固定方式には以下があります。
- バラスト方式
- アンカー固定方式
- ハイブリッド方式
ただし、バラスト重量を増やせばよいというわけではありません。
建物の積載荷重制限とのバランスを考慮しながら設計する必要があります。
傾斜屋根向け架台
住宅や中小規模施設では傾斜屋根への設置が一般的です。
屋根材によって適切な固定方式が異なります。
- 瓦屋根
- スレート屋根
- 金属屋根
- 立平葺き屋根
強風地域では屋根材自体の固定状況も確認しなければなりません。
架台だけでなく、屋根構造全体の健全性を評価することが安全な設備運用につながります。
次のパートでは、強風地域で実際によく発生する設計ミス、EPC向け架台メーカー評価チェックリスト、実際の導入事例、FAQを含めて総合的に解説します。
強風地域で実際によくある設計ミス
太陽光発電設備の風害事故を分析すると、その多くは極端な自然災害だけが原因ではありません。実際には、設計段階や調達段階、施工段階における判断ミスが複合的に重なり、被害を拡大させているケースが少なくありません。
ここでは、EPC事業者や開発事業者が特に注意すべき代表的な設計ミスについて解説します。
価格だけで架台を選ぶ
太陽光発電業界では、モジュール価格やPCS価格が注目される一方で、架台はコスト削減対象として扱われることがあります。
しかし、架台コストはプロジェクト総額の一部に過ぎないにもかかわらず、設備全体の構造安全性を左右する重要部材です。
例えば、架台価格を数％削減できたとしても、
- 補修工事費
- 発電停止損失
- 保険免責負担
- 再施工費用
- ブランド信用低下
などのリスクが発生した場合、その損失額は初期削減額を大きく上回る可能性があります。
そのため、強風地域では「最安値」ではなく、「設計根拠のある最適仕様」を選定することが重要です。
構造計算を省略する
小規模案件においては、過去案件の仕様を流用するケースもあります。しかし、風荷重は案件ごとに異なるため、同じ仕様が常に適用できるとは限りません。
例えば以下の条件が変わるだけでも、必要な架台強度は変化します。
- 設置地域
- 標高
- 建物高さ
- モジュールサイズ
- 傾斜角度
- 配置方式
構造計算を省略した結果、設計荷重を超過していたことが施工後に判明するケースもあります。
強風地域では、案件ごとの構造検証を行うことが長期的なリスク低減につながります。
塩害対策を考慮していない
高知県、鹿児島県、長崎県、沖縄県などの沿岸地域では、風荷重だけでなく塩害環境も考慮する必要があります。
塩分を含んだ海風は金属部材の腐食を促進し、長期間にわたり構造性能を低下させる可能性があります。
特に注意すべき部位は以下の通りです。
- ボルト
- ナット
- クランプ
- レール端部
- 切断面
- 溶接部周辺
塩害環境では、耐風設計と耐食設計を同時に考慮することが重要です。
施工誤差を考慮していない
どれほど優れた設計でも、施工品質が確保されなければ期待した性能は発揮できません。
実際の現場では、
- 締結不足
- ボルト未固定
- 部材取り違え
- 基礎位置ずれ
- クランプ締付不足
などが発生する可能性があります。
そのため近年では、施工ミスを減らすためのプレハブ構造やモジュール化設計が注目されています。
メーカー保証条件を確認していない
架台メーカーによって保証範囲は大きく異なります。
確認すべき項目として、
- 保証期間
- 対象部材
- 施工条件
- 適用地域
- 免責事項
などがあります。
保証内容を理解せずに採用すると、将来的なトラブル発生時に想定外の負担が生じる可能性があります。
EPCが架台メーカー選定時に確認すべきチェックリスト
強風地域向けプロジェクトでは、単純な価格比較だけでメーカーを選定するべきではありません。
以下のチェック項目を事前に確認することで、設計リスクや調達リスクを大幅に低減できます。
設計サポート体制
- 案件別設計対応
- 構造計算支援
- 図面レビュー
- 荷重検討支援
TÜVなどの第三者認証取得状況
- TÜV認証
- ISO品質管理体制
- 材料試験データ
材料証明書提出可否
- 材質証明書
- 表面処理証明
- 検査報告書
荷重計算レポート
- 風荷重計算
- 積雪荷重計算
- 部材応力検証
納期対応能力
- 量産能力
- 在庫管理能力
- 緊急案件対応
OEM・ODM対応能力
- 特殊案件対応
- カスタム設計
- ブランド対応
日本案件実績
- 商業施設案件
- 工場屋根案件
- 地上設置案件
- 沿岸地域案件
このような観点で評価することで、調達価格だけでは見えない長期的な価値を判断できます。
TopFenceの強風地域向けソリューションが選ばれる理由
強風地域の太陽光発電プロジェクトでは、製品性能だけでなく、設計支援、施工効率、長期耐久性まで含めた総合的な提案力が求められます。
高耐風設計対応
TopFenceでは、案件ごとの設置条件に応じて適切な耐風設計を提案し、構造安全性の向上をサポートしています。
SUS304および高耐食材料採用
沿岸部や塩害地域向け案件に対応するため、高耐食材料を採用し、長期的な耐久性向上を目指しています。
プレハブ構造による施工効率向上
工場事前組立によるプレハブ構造は、施工時間短縮と品質の均一化に貢献します。
複雑地形への高い調整自由度
山間部や不整地など、設置条件が複雑な案件に対しても柔軟な対応が可能です。
構造計算・技術サポート対応
設計段階から施工段階まで、技術チームによるサポートを提供し、EPC事業者の設計負担軽減を支援します。
無料技術相談
強風地域の太陽光発電プロジェクトについて、設計条件や架台仕様でお悩みの場合は、プロジェクト情報をご共有ください。TopFenceの技術チームが案件条件に応じた最適な架台提案をサポートします。
ケーススタディ｜強風地域における架台選定事例
ケース1：高知県沿岸部の工場屋根案件
高知県沿岸部に位置する工場屋根への太陽光発電設備導入案件では、台風時の高風速と塩害環境の両方を考慮する必要がありました。
プロジェクトの主な条件は以下の通りです。
- 設置場所：高知県沿岸部
- 建物：折板屋根工場
- 用途：自家消費型太陽光発電
- 課題：耐風性能と防水性能の両立
そこで無穴クランプ方式を採用し、屋根防水性能を維持しながら架台を固定しました。
また、耐食性向上のため耐腐食材料を採用し、長期運用リスクを低減しました。
ケース2：九州沿岸部メガソーラー案件
九州沿岸部で計画された地上設置型プロジェクトでは、強風対策が最重要課題となりました。
設計段階で以下の項目を重点的に検討しました。
- 基準風速確認
- 地盤調査
- 杭引抜き検証
- 風荷重解析
- 施工効率最適化
その結果、過剰設計を避けながら必要な安全性を確保し、プロジェクト全体のコスト最適化につなげることができました。
まとめ｜強風地域では「最安値」ではなく「最適耐風設計」が重要
本記事で解説したように、強風地域における太陽光発電設備では、単純な製品比較だけでなく、設計条件や運用環境を考慮した総合的な架台選定が必要です。
特に以下のポイントは必ず確認するべきです。
- 設計基準風速
- 構造計算の有無
- 耐風性能
- 耐食性能
- 施工性
- 保証内容
- 技術サポート体制
太陽光発電設備は20年以上運用される長期資産です。
初期調達価格だけで判断するのではなく、ライフサイクル全体での安全性と収益性を重視することが、成功するプロジェクトへの第一歩となります。
強風地域向け太陽光架台選定に関するよくある質問（FAQ）
Q1. 強風地域の太陽光発電プロジェクトでは、どの段階で架台メーカーへ相談するべきですか？
Q2. 強風地域向け架台を選定する際、価格以外で最も重視すべき評価項目は何ですか？
Q3. 沿岸部の塩害環境では、どのような架台材料が推奨されますか？
Q4. 折板屋根の太陽光発電システムで無穴クランプ工法が注目される理由は何ですか？
Q5. 強風地域では地上設置型と屋根設置型で耐風設計の考え方は異なりますか？
Q6. EPC事業者が架台メーカーを比較する際、どのような技術資料を要求すべきですか？
Q7. 強風地域向け架台のモジュール化設計は、販売代理店やディストリビューターにどのようなメリットがありますか？
Q8. 強風地域の太陽光プロジェクトで長期的な収益性を高めるために重要なポイントは何ですか？
