風洞実験は必要か？太陽光架台設計における風荷重評価と耐風設計の実務ガイド

風洞実験結果は架台設計のどこに反映されるのか

風洞実験について議論する際、多くの人が「風圧係数を確認するための試験」というイメージを持っています。しかし実際には、風洞実験から得られるデータは架台システム全体の設計最適化に活用されます。

特に近年の太陽光発電プロジェクトでは、単に強度を確保するだけではなく、鋼材使用量、基礎コスト、施工効率、長期信頼性を総合的に最適化することが求められています。

風洞実験の価値は、「安全か危険か」を判断するだけではなく、「どこに必要な強度を持たせ、どこを合理化できるか」を明確にする点にあります。

架台構造設計への反映

最も直接的に影響を受けるのが架台本体の構造設計です。

風洞実験によって得られた風圧データは、以下の部材設計に反映されます。

• 支柱（ポスト）
• 主梁（メインビーム）
• 横梁（レール）
• ブレース材

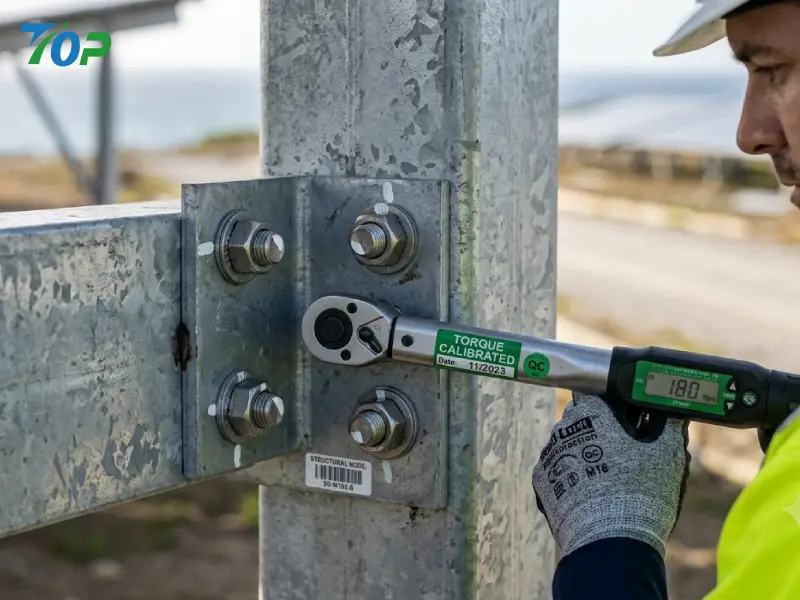

• 接合プレート
• ボルト接合部

例えば、一般的な設計ではアレイ全体に同じ風荷重を想定する場合があります。しかし風洞実験では、端部列・角部列・中央列で実際に作用する風荷重が異なることが確認されるケースがあります。

建築分野の風工学研究でも、建物の角部や端部では局部風圧が大きくなることが広く知られています。太陽光アレイでも同様に、周辺列と中央列で負荷条件が異なる場合があります。

このようなデータを活用することで、必要な箇所のみを補強し、全体の鋼材使用量を最適化できる可能性があります。

基礎設計への反映

風荷重は架台だけでなく基礎設計にも大きな影響を与えます。

風によって発生する力は、最終的に基礎へ伝達されます。そのため、正確な風荷重評価は基礎設計の合理化にもつながります。

太陽光発電所で一般的に採用される基礎形式には以下があります。

• 打込み杭（Driven Pile）
• スクリュー杭（Ground Screw）
• コンクリート独立基礎
• 連続基礎
• マイクロパイル

例えば、風荷重を過大に見積もると杭長が不必要に長くなり、鋼材使用量や施工コストが増加します。

一方で過小評価すると、引抜耐力不足や転倒リスクが発生します。

そのため近年の大型案件では、風荷重評価と地盤調査結果（N値調査）を組み合わせて最適な基礎設計を行うケースが増えています。

特に日本では地盤条件が地域によって大きく異なるため、風荷重と地耐力の両方を考慮した設計が不可欠です。

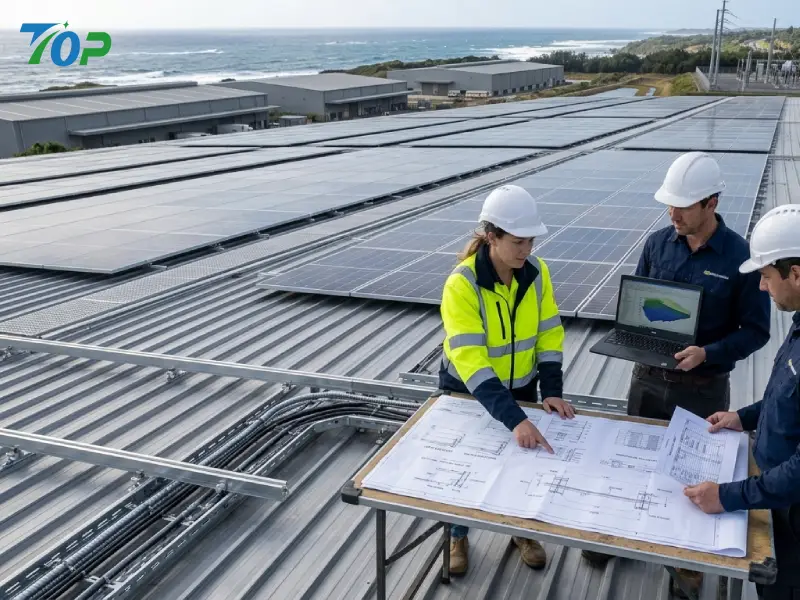

折板屋根クランプ設計への反映

産業用屋根案件では、風洞実験や風荷重解析の結果がクランプ設計にも反映されます。

近年の日本市場では、折板屋根への非貫通工法が主流になりつつあります。

この工法は屋根に穴を開けないため、防水性能の維持という大きなメリットがあります。しかしその一方で、クランプ自体が風荷重を確実に保持できなければなりません。

特に確認すべき性能として以下があります。

• 滑り耐力
• 引抜耐力
• 疲労耐久性
• 長期耐食性能
• 締付トルク管理

実務上では、風洞実験の有無だけでなく、メーカーが保有するクランプ試験データや第三者評価資料も重要な判断材料になります。

ケーススタディ：どのような案件で風洞実験が採用されるのか

ここでは実際の市場環境を踏まえながら、どのような案件で風洞実験が検討されるのかを解説します。

なお、以下は一般的な設計判断例であり、特定プロジェクトを示すものではありません。

ケース1：沖縄県沿岸部のメガソーラー

沖縄県は日本国内でも特に厳しい風環境を持つ地域として知られています。

台風の通過頻度が高く、沿岸部では強風と塩害が同時に発生します。

このような案件では、

• 耐風設計
• 耐食設計
• 基礎設計

を一体的に検討する必要があります。

場合によっては、風洞実験結果や高度な風解析データを活用しながら、局部風圧を考慮した設計が行われます。

また材料面では、

• AL6005-T5アルミニウム
• SUS304ステンレス
• SUS316ステンレス
• 高耐食溶融亜鉛めっき鋼材

などの選定が重要になります。

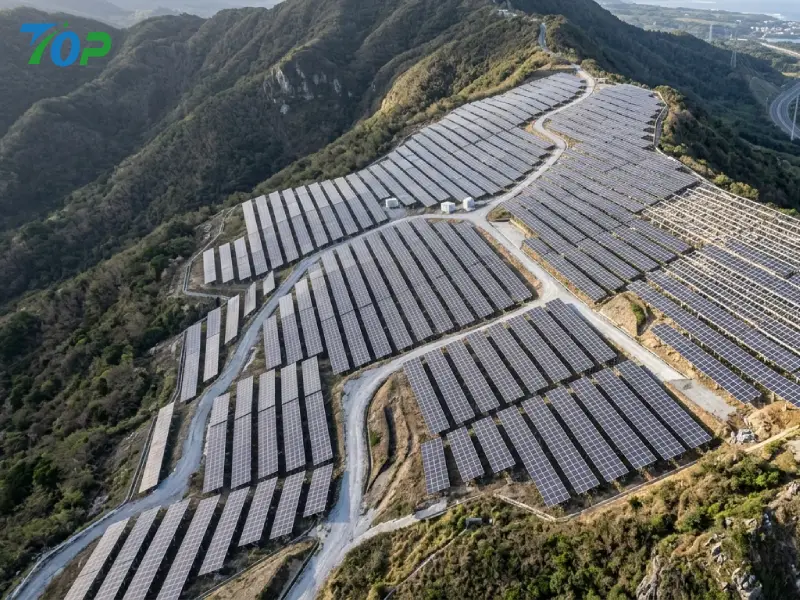

ケース2：山間部の大規模発電所

日本では平坦地の減少に伴い、山間部での開発案件が増加しています。

しかし山間部では、単純な基準風速だけでは評価できない風環境が存在します。

特に問題となるのが以下の現象です。

• 尾根風
• 谷風
• 吹き上げ風
• 局部風圧集中

地形の影響によって風速が増幅される場合、平坦地と同じ設計思想では十分な安全性を確保できない可能性があります。

そのため、大規模案件では追加解析や風洞実験が検討されることがあります。

ケース3：大型物流施設の折板屋根案件

近年、自家消費型太陽光発電の普及に伴い、大型物流施設への設置が増加しています。

物流施設は屋根面積が非常に大きく、高さもあるため、屋根周辺で強い負圧が発生する場合があります。

また、建物周囲の気流が複雑になるため、一般的な低層工場とは異なる評価が必要になることがあります。

このような案件では、建築構造設計と太陽光架台設計の両方を総合的に検討することが重要です。

架台メーカー選定時に確認すべき7つの技術項目

EPC事業者が架台メーカーを選定する際、多くの場合は価格比較が中心になります。

しかし長期的な事業リスクを考えると、本当に重要なのは技術力です。

以下の7項目は、メーカー選定時に必ず確認したいポイントです。

① JIS C 8955準拠設計への対応

日本市場ではJIS C 8955への適合が基本条件です。

メーカーが設計基準を十分理解しているかを確認する必要があります。

② 構造計算書の提供可否

設計根拠を示せるメーカーかどうかは重要な判断材料です。

特に建築確認や社内承認が必要な案件では必須となる場合があります。

③ 風洞実験データや風解析実績

すべての案件で必要ではありませんが、高難度案件への対応力を示す指標になります。

④ 地域別の設計実績

北海道の積雪地域と沖縄の台風地域では設計思想が異なります。

地域ごとの実績は技術力の証明になります。

⑤ 材料証明書（Mill Sheet）の提供

材料品質を証明できることはB2B案件で非常に重要です。

特に公共案件や大規模案件では提出を求められることがあります。

⑥ 耐食設計への対応

沿岸部では耐風性能だけでなく耐食性能も重要です。

塩害環境では材料選定が発電所寿命に直結します。

⑦ 技術サポート体制

設計から施工まで継続的な技術支援が受けられるかどうかも重要です。

現場対応力は、長期的なパートナー選定において大きな差となります。

TopFence Solarの耐風設計サポート

太陽光発電所の安全性を確保するためには、単に架台を供給するだけでは不十分です。

プロジェクトごとの風環境や地盤条件を考慮しながら、最適な設計を行うことが重要です。

地域別風荷重評価への対応

TopFence Solarでは、設置地域の基準風速や環境条件を考慮した架台提案を行っています。

日本全国の案件において、地域ごとの設計条件を踏まえたサポートが可能です。

折板屋根向け非貫通クランプシステム

工場・倉庫向け案件では、防水性能と施工性を両立する非貫通クランプシステムを提供しています。

屋根に穴を開けないため、防水リスクを低減しながら施工効率の向上を図ることができます。

プレアセンブリ構造による施工効率化

近年のEPC事業者は人手不足への対応が大きな課題となっています。

プレアセンブリ化された部材は現場作業を削減し、施工品質の均一化にも貢献します。

技術資料の提供

プロジェクト推進に必要な各種資料の提供にも対応しています。

• 構造計算書
• CAD図面
• 材料証明書
• 施工マニュアル
• 部材リスト

これにより、設計・調達・施工の各段階における業務効率化を支援します。

まとめ｜重要なのは「風洞実験を行うこと」ではなく「適切な設計判断を行うこと」

太陽光発電設備の耐風設計において、風洞実験は非常に有効な評価手法です。しかし、すべての案件で実施すべきものではありません。

実務上重要なのは、プロジェクトの立地条件、地形条件、設備規模、架台形式を総合的に評価し、本当に追加検証が必要な案件を見極めることです。

多くの標準案件ではJIS C 8955に基づく適切な構造設計によって十分な安全性を確保できます。一方で、強風地域、沿岸部、尾根部、大規模発電所、特殊構造物などでは、風洞実験や高度な風解析が有効な選択肢となります。

また、風洞実験の目的は単なる安全確認ではありません。正確な風荷重評価によって、過小設計による事故リスクを低減すると同時に、過剰設計による不要なコスト増加を防ぐことにもあります。

EPC事業者、開発事業者、販売代理店が架台メーカーを選定する際は、価格だけではなく、耐風設計能力、構造計算対応力、地域別設計実績、技術サポート体制を総合的に評価することが重要です。

風洞実験が必要かどうか判断に迷う場合は、設置地域、基準風速、地形条件、モジュール仕様などの情報を整理し、経験豊富な技術チームへ相談することを推奨します。適切な設計判断こそが、20年以上にわたる発電事業の安定運用と投資価値の最大化につながります。
