1. 沖縄における太陽光架台設計の本質的課題
1.1 沖縄が日本で最も厳しい設計地域とされる理由
沖縄県は日本国内でも特異な自然条件を持つ地域であり、太陽光架台設計において以下の3つの極端な環境要因が同時に存在する。- 年間を通じた台風常襲（平均接近数が全国最高レベル）
- 海洋性気候による強い塩害環境
- 高温高湿による金属腐食加速
1.2 EPC・施工業者が直面する現実的リスク
沖縄地域の太陽光プロジェクトでは、以下のような構造的リスクが頻発する：- 架台全体の転倒・浮き上がり（風荷重設計不足）
- ボルト接合部の疲労破壊
- SUS304採用による塩害腐食（5〜10年以内劣化）
- 施工精度のばらつきによる長期安全性低下
1.3 本記事の設計思想
本記事は単なる製品紹介ではなく、建築構造工学・風工学・材料工学の統合的視点から沖縄 台風 架台設計を再定義するものである。特に以下の3点を中心に解説する：- 日本全国の風荷重設計体系との比較
- 沖縄特有の台風・塩害・地盤条件
- EPC実務における架台選定基準
2. 日本全国における風荷重設計体系の比較
2.1 建築基準法・AIJ基準による風荷重設計の基本
日本の太陽光架台設計は、建築基準法施行令および日本建築学会（AIJ）の風荷重基準に基づいて設計される。基本的な風荷重は以下の要素で構成される：- 基準風速（V0）
- 地形係数
- 高さ方向風圧変化
- ガスト影響係数
2.2 日本全国の地域別風荷重特性
日本の主要地域における太陽光架台設計条件は以下のように分類される：- 北海道：積雪荷重支配（風＋雪複合）
- 本州（関東・中部）：標準風荷重＋台風影響
- 九州：高頻度台風地域（設計風速上昇）
- 沖縄：日本最高レベルの風荷重＋塩害環境
2.3 日本全国の基準風速比較
太陽光架台設計における風荷重は、建築基準法に基づく基準風速（V0）によって決定される。 沖縄県は日本国内でも最高レベルの基準風速が設定されている地域であり、 他地域と比較して大幅な耐風設計が必要となる。| 地域 | 代表都市 | 基準風速V0 | 設計上の特徴 |
|---|---|---|---|
| 北海道 | 札幌市 | 30〜34m/s | 積雪荷重支配 |
| 関東 | 東京 | 34m/s | 標準設計地域 |
| 大阪 | 大阪市 | 34m/s | 都市型風環境 |
| 福岡 | 福岡市 | 36m/s | 台風影響地域 |
| 沖縄本島 | 那覇市 | 46m/s | 高耐風設計必須 |
| 宮古島 | 宮古島市 | 46m/s | 日本有数の強風地域 |
| 石垣島 | 石垣市 | 46m/s | 強風＋塩害環境 |
沖縄の太陽光架台設計では高い基準風速への対応が重要ですが、日本国内では地域によって設計条件が大きく異なります。
全国の基準風速や積雪条件を比較しながら架台設計を検討したい場合は、当社の解説ページ 野立て太陽光架台：日本各地域の基準風速・積雪量総覧【47都道府県対応】 をご参照ください。
2.4 設計思想の地域差
地域別に設計思想は大きく異なる：- 北海道：積雪荷重と耐寒性重視
- 本州：バランス型設計
- 九州：台風対策強化型
- 沖縄：極限耐風・耐腐食設計
2.5 沖縄地域の積雪条件
北海道や東北地域では積雪荷重が架台設計を支配する一方、 沖縄県では垂直積雪量は実質的にゼロとみなされる。 そのため沖縄の太陽光架台設計では、 積雪荷重よりも風荷重および塩害対策が設計支配条件となる。3. 沖縄台風地域の環境特性（県別実務分析）
3.1 沖縄本島（那覇・名護エリア）
沖縄本島では都市構造物による風の乱流が発生しやすく、局所的に風圧が増幅される特徴がある。また、台風進路によって風向が急変するため、架台設計には多方向荷重への耐性が求められる。3.2 宮古島エリア
宮古島は遮蔽物が極めて少なく、風が直接的に構造物へ作用するため「純粋風圧地域」として扱われる。このため沖縄県内でも最も厳しい構造設計が必要とされるエリアの一つである。3.3 石垣島・八重山エリア
石垣島周辺は塩害レベルが非常に高く、ステンレス材でも腐食リスクが存在する。そのため沖縄 台風 架台設計ではSUS316の採用が強く推奨される地域である。3.4 沖縄地域共通の設計課題
- 強風＋長時間荷重
- 塩害による腐食加速
- 地盤条件の不均一性
3.5 沖縄に大きな影響を与えた代表的台風
沖縄では過去に複数の大型台風が太陽光発電設備へ大きな影響を与えている。 代表例として2015年の台風15号、 2023年の台風6号などが挙げられる。特に2023年台風6号では、 長時間にわたり暴風域が継続し、 沖縄本島各地で停電や構造物被害が発生した。 このような事例は、 沖縄台風地域向け架台設計において 極限風荷重を考慮する重要性を示している。
4. 沖縄台風地域向け架台設計の基本原則（構造エンジニアリング視点）
4.1 剛性優先設計（LightweightではなくRigid Design）
沖縄 台風 架台設計において最も重要な原則は「軽量化ではなく剛性確保」である。台風地域では静的荷重よりも動的風圧（ガスト風・乱流）の影響が支配的であり、構造のたわみがそのまま破壊リスクに直結する。
特に沖縄では風速40〜60m/s級の設計条件が想定されるため、フレームの剛性不足は以下の破壊モードを誘発する：
- モジュールフレームの局所変形
- クランプ部の滑動
- レールのねじれ破壊
- 接合ボルトの疲労破断
4.2 荷重伝達構造の最適化
太陽光架台は単体部材ではなく「荷重伝達システム」として設計される必要がある。沖縄 台風 架台設計では以下の荷重経路の一貫性が重要である：
モジュール → クランプ → レール → ブラケット → 基礎 → 地盤
この伝達経路のいずれかに剛性不足がある場合、局所破壊が連鎖的に発生する。
4.3 エッジ部補強設計（沖縄特有の重要ポイント）
風荷重解析ではアレイ端部に最大負圧が集中するため、沖縄では以下の補強が標準となる：
- エッジクランプ強化
- 追加ブレース設置
- 端部レール厚み増強
特に宮古島・石垣島ではエッジ部風圧が中央部の1.5〜2.0倍に達するケースがある。
5. 架台タイプ別選定ガイド（沖縄最適解比較）

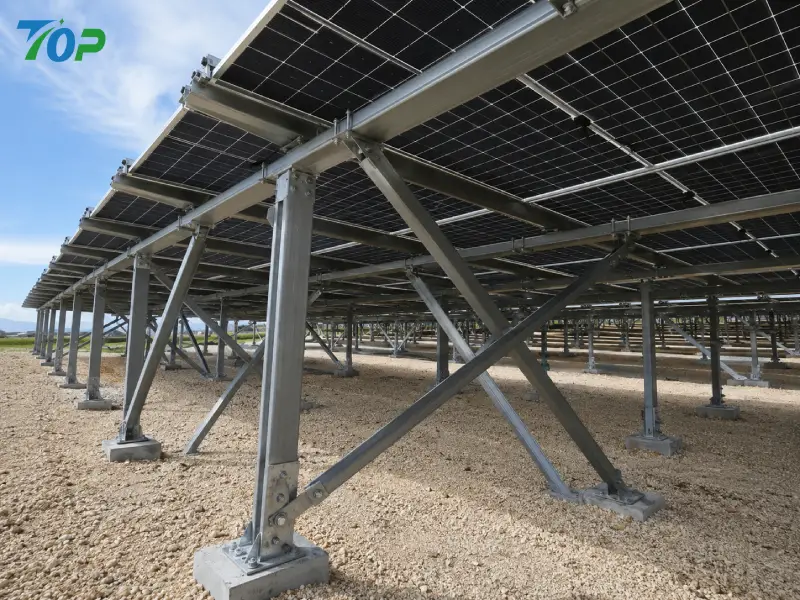

5.1 固定傾斜式架台（Fixed Tilt System）
固定傾斜式は沖縄 台風 架台設計における最も標準的かつ信頼性の高い構造形式である。構造的に可動部が存在しないため、台風荷重に対する安定性が高い。
- メリット：高剛性・低故障率・長寿命
- デメリット：初期構造重量増加
- 適用：メガソーラー・産業用屋根・野立て

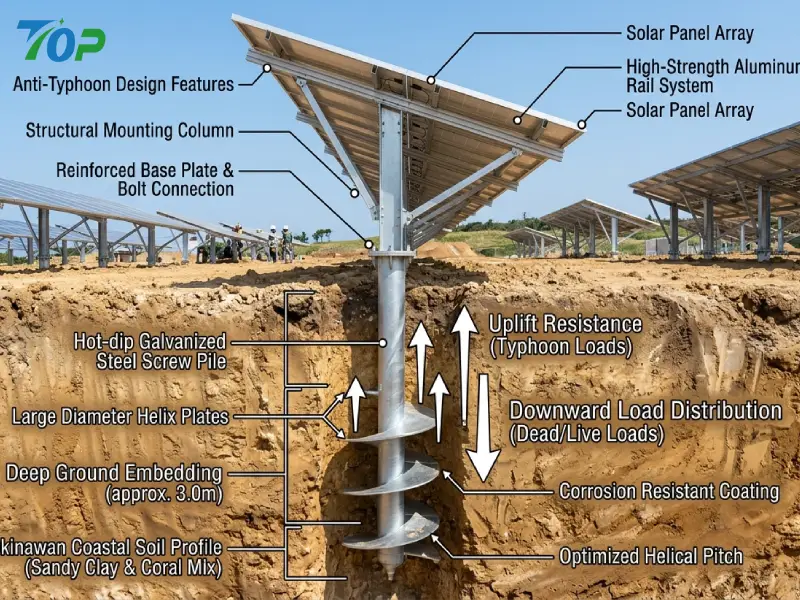

5.2 スクリュー杭基礎システム（沖縄推奨構造）
沖縄地域ではスクリュー杭（地中螺旋杭）が最も合理的な基礎方式である。その理由は、琉球石灰岩地盤と台風引抜き力への対応性にある。
設計上の主要パラメータは以下である：
- 引抜き耐力（Pull-out resistance）
- 杭径（通常76〜140mm）
- 埋設深度（地盤条件により1.5〜3.5m）
特に沖縄 台風 架台設計では「引抜き力＞圧縮力」となるため、設計支配条件は上向き荷重である。
5.3 コンクリート基礎（フーチング方式）
コンクリート基礎は最も高い安定性を持つが、施工コストと工期が増加するため、沖縄では以下条件で使用される：
- 高風速エリア（宮古島・海岸近接）
- 大型メガソーラー
- 地盤支持力が低い場合
5.4 バラスト式架台（制限使用）
バラスト方式は掘削不要で施工性が高いが、沖縄 台風 架台設計では基本的に制限的な適用となる。
- 滑動リスクが高い
- 風速50m/s以上では非推奨
- 仮設用途・低リスク地域のみ
5.5 なぜ沖縄では固定傾斜式架台が主流なのか
追尾式架台（Tracker System）は発電量向上効果を持つ一方、 可動部が存在するため台風時の故障リスクが高くなる。 沖縄地域では発電量増加よりも 長期安定運用が優先されるため、 多くのEPC案件では固定傾斜式架台が採用されている。
6. 基礎設計の技術的核心（沖縄地盤条件対応）
6.1 琉球石灰岩地盤の特性
沖縄の地盤は琉球石灰岩が広範囲に分布しており、空隙率が高く不均一な支持力を示す。このため一般的な本州設計とは異なり、地盤調査の精度が極めて重要となる。
6.2 スクリュー杭の設計ロジック
スクリュー杭の設計は以下の式的要素に基づく：
- 地盤摩擦抵抗力
- 杭翼面積による支持力
- 埋設深度による拘束力
沖縄 台風 架台設計では、特に「引抜き方向の安全率（通常1.5〜2.0）」が重要となる。
6.3 コンクリート基礎の設計ポイント
フーチング基礎では以下の設計が重要である：
- 転倒モーメント対策
- 地盤反力分布の均一化
- 排水設計（台風時浸水対策）
7. 材料選定（塩害＋台風の複合環境対応）
7.1 アルミニウム合金（6005-T5）
アルミ合金は沖縄 台風 架台設計における標準材料であり、軽量性と耐食性のバランスに優れる。特に6005-T5は高い押出性と構造強度を両立する。

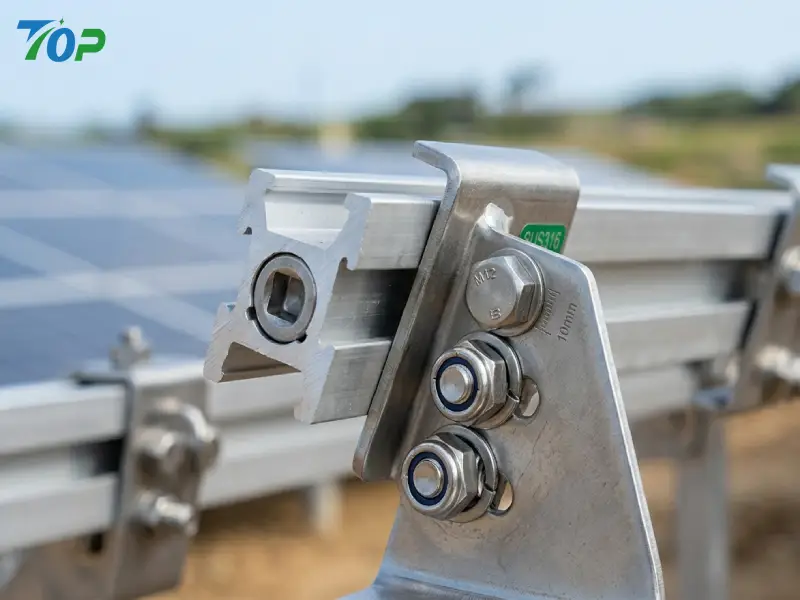

7.2 ステンレス鋼（SUS304 / SUS316）選定基準
- SUS304：内陸・軽塩害地域
- SUS316：海岸近接・宮古島・石垣島
沖縄では塩化物イオン濃度が高いため、SUS304の長期耐久性は限定的である。
7.3 表面処理技術
耐久性向上のために以下の処理が重要となる：
- アルマイト処理（膜厚増加タイプ）
- 亜鉛メッキ（溶融亜鉛方式）
- 異種金属接触防止絶縁処理
7.4 海岸距離別の推奨材料選定
| 海岸からの距離 | 塩害レベル | 推奨材料 |
|---|---|---|
| 0〜500m | 非常に高い | SUS316推奨 |
| 500m〜2km | 高い | SUS316または重防食仕様 |
| 2km以上 | 中程度 | SUS304可 |
8. EPC視点：設計から施工までの最適化戦略
8.1 プレアセンブリ構造の重要性
沖縄 台風 架台設計では施工時間短縮が安全性向上に直結する。工場事前組立（Pre-assembly）は以下の効果を持つ：
- 現場作業時間30〜50%削減
- 施工品質の均一化
- ヒューマンエラー低減
8.2 標準化設計によるコスト最適化
部材標準化はEPCプロジェクトの調達効率を大幅に改善する。特に沖縄のような離島物流環境では重要な戦略である。
8.3 ライフサイクルコスト（LCC）視点
沖縄地域では初期コストよりも維持コストが支配的であり、設計段階で以下を考慮する必要がある：
- 再施工コスト
- 塩害劣化メンテナンス
- 台風後点検コスト
9. 沖縄台風地域で発生しやすい架台設計の失敗事例
沖縄 台風 架台設計では、設計段階のわずかな判断ミスが数百kWから数MW規模の発電所全体へ影響を及ぼすことがある。実際に国内外の台風被害事例を分析すると、多くの問題は異常気象そのものではなく、初期設計や材料選定の不備によって発生している。
特に太陽光発電設備は20年以上の運用を前提としているため、短期的なコスト削減を優先した設計は長期的な収益性を大きく損なう可能性がある。
9.1 風荷重の過小評価による架台変形・倒壊
最も多い失敗の一つが、地域の実際の風環境よりも低い条件で設計を行うケースである。
沖縄本島、宮古島、石垣島では同じ沖縄県内であっても地形条件が異なり、風荷重の作用状況も変化する。特に以下のような立地では追加検討が必要となる。
- 海岸線から近い場所
- 丘陵地や高台
- 遮蔽物の少ない農地
- 埋立地
- 離島地域
これらの場所では設計基準を満たしていても、局所風圧の影響により想定以上の負荷が発生する場合がある。
9.2 エッジゾーン対策不足
風洞実験や建築構造分野の研究においても、建物や太陽光アレイの端部では中央部より大きな負圧が発生することが知られている。
しかし実際のプロジェクトでは、すべてのモジュールを同一仕様で設計してしまうケースが少なくない。
その結果として発生するのが以下の問題である。
- 端部モジュールの浮き上がり
- クランプ脱落
- レール変形
- ボルト緩み
沖縄地域では特に端部補強設計が重要であり、エッジゾーン専用の構造検討を行うことが望ましい。
9.3 塩害環境を軽視した材料選定
初期コスト削減を目的として沿岸地域でも一般仕様の金属部材を採用するケースがある。
しかし沖縄では海塩粒子の飛散範囲が広く、海岸から数km離れた地点でも腐食リスクが存在する。
特に以下の部材は腐食の影響を受けやすい。
- ボルト・ナット
- クランプ
- 接地金具
- 接続プレート
構造体本体よりも接合部が先に劣化するケースが多く、設計段階から防食対策を組み込むことが重要となる。
9.4 地盤調査不足による基礎トラブル
沖縄では琉球石灰岩地盤が広く分布している一方で、埋立地や軟弱地盤も存在する。
十分な地盤調査を行わずに基礎形式を決定すると、以下のような問題が発生する可能性がある。
- 不同沈下
- 杭支持力不足
- 引抜き耐力不足
- 基礎傾斜
特に台風時には圧縮荷重よりも引抜き荷重が支配的になるため、通常建築物とは異なる視点で基礎設計を行う必要がある。
10. EPC事業者が重視すべき架台選定チェックポイント
架台選定は単なる部材購入ではなく、発電所全体の安全性と収益性を決定する重要な意思決定である。
EPC事業者が比較検討時に確認すべき主な項目を整理すると以下のようになる。
10.1 構造計算対応の有無
- 風荷重計算書
- 構造解析レポート
- 荷重試験データ
- 設計根拠資料
これらの資料が十分に提供されているかは重要な判断基準となる。
10.2 材料品質のトレーサビリティ
- アルミ材質証明
- ステンレス材質証明
- 表面処理品質証明
- 品質検査報告書
特に塩害地域では材料品質が発電所寿命へ直接影響する。
10.3 施工効率
施工効率は単なる人件費削減ではなく、品質安定化にもつながる。
以下のような特徴を持つシステムはEPCにとって有利である。
- プレアセンブリ対応
- 共通部材化
- 工具削減設計
- 迅速な現場組立
10.4 長期メンテナンス性
沖縄地域では20年以上にわたる塩害環境への対応が求められる。
交換しやすい構造や保守しやすい設計はライフサイクルコスト削減に大きく寄与する。
11. 沖縄と日本全国の設計思想比較
| 地域 | 主な設計支配条件 | 推奨設計方針 |
|---|---|---|
| 北海道 | 積雪荷重 | 高耐雪構造 |
| 東北 | 積雪＋風荷重 | 複合荷重設計 |
| 関東・中部 | 標準風荷重 | バランス設計 |
| 九州 | 台風荷重 | 耐風強化設計 |
| 沖縄 | 台風＋塩害 | 高耐風・高耐腐食設計 |
この比較からも分かるように、沖縄 台風 架台設計は日本国内でも最も厳しい条件を前提としている。そのため、沖縄向けに設計された架台システムは、多くの場合、他地域においても高い安全余裕を確保できる。
12. 工学的観点から見た今後の架台設計トレンド
近年の太陽光発電市場では、単なる部材供給からエンジニアリングソリューション提供へと要求が変化している。
今後の架台設計では以下の要素がさらに重要になると考えられる。
- 構造解析の高度化
- 風洞試験データ活用
- デジタル設計最適化
- 耐腐食材料の進化
- 施工標準化
特に沖縄のような厳しい環境条件では、設計段階から施工・保守までを一体で考えるエンジニアリングアプローチが重要となる。
13. まとめ｜沖縄台風地域で成功する太陽光架台設計とは
沖縄 台風 架台設計は、日本国内でも最も高いレベルの構造安全性が求められる分野の一つである。
成功するプロジェクトには共通点がある。
- 地域特性を正しく理解している
- 風荷重を過小評価しない
- 塩害対策を設計段階から組み込む
- 適切な基礎形式を選定する
- 長期運用を前提とした材料選定を行う
特に沖縄本島、宮古島、石垣島などの台風常襲地域では、初期コストだけでなく20年以上のライフサイクル全体を見据えた設計判断が重要である。
太陽光発電所の長期安定運用を実現するためには、架台を単なる支持構造としてではなく、発電資産全体の安全性と収益性を支える重要なインフラとして捉えることが求められる。
よくある質問（FAQ）｜沖縄台風地域の太陽光架台設計
Q1. 沖縄の太陽光架台設計は本州と何が違いますか？
Q2. 沖縄の太陽光発電所ではどのような架台タイプが推奨されますか？
Q3. 沖縄でスクリュー杭基礎が採用される理由は何ですか？
Q4. 沖縄沿岸部ではSUS304とSUS316のどちらを選ぶべきですか？
Q5. 沖縄の太陽光架台設計で最も多い失敗事例は何ですか？
Q6. 台風対策として架台設計時に確認すべきポイントは何ですか？
Q7. 沖縄のメガソーラー案件で架台メーカーを選定する際の重要基準は何ですか？
Q8. 沖縄の太陽光発電所では台風後にどのような点検を行うべきですか？
沖縄向け架台メーカーを選定する際の評価基準
沖縄の太陽光発電プロジェクトでは、架台は単なる金属部材ではなく、発電所全体の安全性と長期収益性を左右する重要な構造要素である。 特に台風荷重と塩害環境の影響を受ける沖縄では、価格のみを基準とした架台調達は将来的なリスクにつながる可能性がある。
実際のEPC案件では、架台メーカーを比較する際に以下の項目を総合的に評価することが推奨される。
- 沖縄地域の基準風速に対応した構造計算書を提供できるか
- 風荷重解析や基礎設計に関する技術サポート体制があるか
- SUS316など塩害地域向け材料の選択肢を提供できるか
- アルミ材やステンレス材の品質証明書を提示できるか
- プレアセンブリ構造など施工効率を向上させる設計を採用しているか
- 離島案件にも対応可能な供給能力と納期管理体制を持っているか
特に沖縄本島だけでなく、宮古島や石垣島などの離島案件では物流コストや施工期間がプロジェクト全体の収益性に大きく影響する。そのため、製品性能だけでなく、設計支援・供給体制・アフターサポートまで含めて評価することが重要である。
