野立て太陽光発電における地域荷重設計の重要性
日本は地域ごとに気象条件が大きく異なります。沖縄や九州南部では台風による強風リスクが高く、北海道や新潟では豪雪による積雪荷重が架台に大きな負荷をかけます。同じ架台を全国で流用すると、支柱の変形、ボルト緩み、モジュール破損、さらには発電停止や保険トラブルの原因となります。EPC事業者にとっては、初期コスト削減よりも施工効率と長期耐久性を両立させることが、最終的な発電量と顧客満足度に直結します。TopFenceはこれまで全国規模で数百件の野立て太陽光発電所を施工しており、各都道府県の基準風速・積雪量に基づいた架台設計を行っています。SUS304や溶融亜鉛めっき鋼を使用し、耐食性・耐久性に優れた架台を提供することで、施工後のメンテナンス負荷を大幅に削減しています。風荷重（基準風速）の理解
太陽光架台設計において最も重要な荷重の一つが風荷重です。風荷重は「基準風速」と呼ばれる地域ごとの標準値をもとに設計され、架台や支柱の断面、基礎の強度計算に直結します。基準風速は、気象庁が定める観測データを基に算出され、風圧力は以下の式で計算されます：設計風圧力の計算式：
P = 0.613 × V² × Ce × Cd
- P：設計風圧力（N/m²）
- V：基準風速（m/s）
- Ce：地表面粗度係数
- Cd：構造物形状係数
積雪荷重（垂直積雪量）の理解

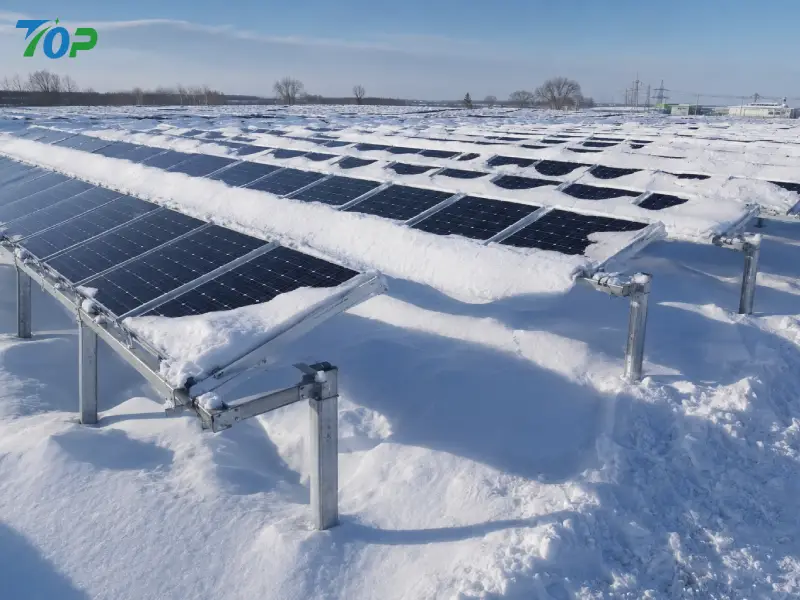

積雪荷重は、豪雪地域の架台設計で無視できない要素です。垂直積雪量をもとに、支柱やレールにかかる荷重を計算し、架台断面や基礎設計に反映させます。雪密度は地域差が大きく、1m³あたり200kg〜400kg程度の範囲で設計されます。豪雪地域では、積雪荷重を考慮しないとモジュールのたわみ、レールの変形、支柱の座屈などが発生し、発電停止や修理コスト増加の原因となります。TopFenceでは北海道・新潟・青森などの豪雪地域において、実測データを基に支柱断面やクランプ仕様を最適化しています。なぜ全国同一仕様の架台は危険か
日本全国で同一仕様の架台を使用すると、地域特性に起因する荷重差により、局所的に過負荷がかかる危険があります。例えば、沖縄の強風地域で標準架台を使用すると、支柱変形やボルト抜けが発生するリスクが高まります。一方、北海道の豪雪地域では、積雪荷重に耐えられずレールがたわみ、モジュール破損につながります。実際にTopFenceが施工した発電所の事例では、地域特性を無視した設計によって架台補強が必要になった案件が複数あり、施工前に地域荷重を確認することの重要性が明確になっています。47都道府県 基準風速・垂直積雪量一覧
以下の数値は各都道府県における代表的な設計参考値です。 実際の野立て太陽光架台設計では、市町村ごとの基準風速、 垂直積雪量、地表面粗度区分および自治体条例を確認してください。 構造計算時は必ず現地条件に基づく設計を行う必要があります。
| 地域 | 代表都道府県 | 基準風速目安 | 積雪量目安 | 荷重特性 | 推奨架台 |
|---|---|---|---|---|---|
| 北海道 | 北海道 | 30〜38m/s | 100〜200cm以上 | 超豪雪 | 豪雪対応型 |
| 東北 | 青森・秋田・山形 | 30〜34m/s | 80〜200cm以上 | 豪雪＋強風 | 豪雪対応型 |
| 関東 | 東京・千葉・埼玉 | 30〜34m/s | 20〜50cm | 台風・季節風 | 標準型 |
| 中部 | 新潟・長野・富山 | 30〜36m/s | 100〜300cm以上 | 豪雪地域 | 豪雪対応型 |
| 関西 | 大阪・兵庫・京都 | 30〜34m/s | 20〜100cm | 標準〜中積雪 | 標準型 |
| 中国・四国 | 広島・愛媛・高知 | 32〜38m/s | 20〜100cm | 台風・塩害 | 高耐風圧型 |
| 九州・沖縄 | 鹿児島・沖縄 | 34〜46m/s | 0〜30cm | 台風常襲地域 | 高耐風圧型 |
地域別に見る基準風速・積雪量の特徴
日本の太陽光発電所設計では、都道府県単位の荷重条件だけでなく、地域全体の気候特性を把握することも重要です。ここでは北海道・東北、関東、中部、関西、中国・四国、九州・沖縄の6エリアに分けて、野立て太陽光架台の設計時に注意すべきポイントを解説します。
北海道・東北エリア
北海道および東北北部は、日本国内でも特に積雪荷重の影響が大きい地域です。北海道内陸部では積雪量が150cmを超える地域もあり、一般的な標準架台では十分な安全率を確保できない場合があります。
- 主な課題：積雪荷重
- 設計重点：支柱断面・レール強度
- 推奨仕様：豪雪対応型架台
- 推奨材料：溶融亜鉛めっき鋼
関東エリア
関東地域は比較的積雪量が少ない一方で、台風通過時の突風や季節風への対策が必要です。住宅地や工業団地周辺では地表面粗度区分による風圧補正も重要になります。
- 主な課題：強風対策
- 設計重点：施工効率と耐風圧性能
- 推奨仕様：標準型架台
中部エリア
中部地方は日本海側と太平洋側で気象条件が大きく異なります。新潟県や長野県では積雪荷重への対応が必要ですが、静岡県や愛知県では風荷重対策が設計上の重点となります。
- 主な課題：風荷重と積雪荷重の両立
- 設計重点：地域別最適化
- 推奨仕様：カスタム設計架台
関西エリア
関西地域は全国的に見ると比較的穏やかな荷重条件ですが、沿岸部では塩害対策が重要になります。特に大阪湾沿岸や和歌山県沿岸では、防食性能の高い部材選定が推奨されます。
- 主な課題：塩害対策
- 設計重点：防食性能
- 推奨材料：SUS304ボルト
中国・四国エリア
瀬戸内海側は比較的温暖ですが、高知県や山口県沿岸部では台風による強風リスクがあります。海岸近接案件では塩害と風荷重の両方を考慮する必要があります。
- 主な課題：台風・塩害
- 設計重点：耐風圧性能
- 推奨仕様：高耐風圧型架台
九州・沖縄エリア
九州南部および沖縄県は、日本国内でも最も高い耐風圧性能が求められる地域です。台風の進路に位置するため、架台だけでなく基礎設計や接合部強度も重要になります。
- 主な課題：台風荷重
- 設計重点：耐風圧・防食性能
- 推奨仕様：高耐風圧型架台
- 推奨材料：SUS304・SUS316
野立て太陽光架台設計で考慮すべき主要荷重
野立て太陽光発電所の架台設計では、地域ごとの基準風速・積雪量だけでなく、様々な荷重を総合的に考慮することが不可欠です。ここではEPC施工会社が設計時に確認すべき主要荷重を解説します。
1. 風荷重（風圧力）
建築基準法に基づく基準風速を用いて計算される荷重です。架台の形状、設置傾斜、支柱高さにより風圧力が変化するため、全国47都道府県の地域データを基に設計する必要があります。特に台風多発地域（沖縄・九州南部）では安全率を高く設定します。
2. 積雪荷重（雪圧）
北海道・東北・新潟・長野などの豪雪地域では、架台に加わる垂直荷重が大きくなります。積雪密度・降雪深・最大積雪期間を考慮し、支柱断面・レール形状を最適化することが重要です。積雪荷重が設計不足だと、架台のたわみや座屈リスクが高まります。
3. 自重荷重
モジュール重量、架台自重、配線・接続箱重量なども架台に加わる荷重です。特に大型モジュールや二重架台設置では見落としがちな荷重なので、必ず設計に反映します。
4. 地震荷重
日本は地震大国であるため、特に支柱杭やコンクリート基礎を用いる場合は水平荷重の考慮が必要です。地震動による水平力は、風荷重や積雪荷重とは異なる方向に作用するため、構造計算で併せて評価します。
5. 荷重の組み合わせ（組合せ荷重）
実務上は、風荷重・積雪荷重・自重・地震荷重が同時に作用する場合を想定して設計します。特に豪雪地域の冬季台風や地震併発リスクを考慮することで、架台の安全性と発電所の長期安定性が確保されます。
6. EPC向け実務ポイント
- 各荷重は地域別データに基づき、構造計算書に明記する
- 支柱やレール断面の選定は荷重に応じて最適化
- 杭基礎かコンクリート基礎かを荷重条件・地盤条件で判断
- 施工時の組立手順やボルト点数も荷重条件に応じて設計
地域別 推奨野立て太陽光架台選定基準
豪雪地域向け架台
対象地域：北海道、青森、秋田、新潟、富山、山形 推奨仕様：
- 支柱断面強化（座屈荷重に対応）
- レール強化（モジュールたわみ防止）
- 高強度クランプ使用（耐荷重向上）
- 深基礎施工（積雪による傾斜防止）
TopFence施工事例：北海道北部の200kW規模発電所では、積雪荷重150cmに対応するため支柱断面を15%増加させ、モジュール破損リスクを実質ゼロに抑制しました。
台風地域向け架台
対象地域：沖縄、鹿児島、宮崎、高知 推奨仕様：
- 高耐風圧設計（最大基準風速45m/sまで対応）
- 強化ブレース設置（横揺れ防止）
- SUS304ボルト使用（腐食防止）
- 低傾斜設計（風圧低減）
TopFence施工事例：沖縄県宮古島の150kW発電所では、風洞試験を基に架台を設計し、過去10年の台風襲来でも支柱・モジュールに損傷なし。
一般地域向け架台
対象地域：関東、中部、関西 特徴：
- 施工効率重視の標準仕様
- コスト最適化を実現
- 支柱・レールの強度は標準設計に準拠
TopFence施工事例：東京都近郊の200kW発電所では、標準型架台で施工効率を30%向上。支柱と基礎の組み合わせにより、施工期間を短縮しつつ耐久性を確保。
架台設計時に確認すべき必須ポイント
1. 基準風速の確認
設計風圧力は基準風速に比例して増減します。全国47都道府県の基準風速を把握し、架台断面やブレースの強度計算に反映することが必須です。TopFenceでは各現場で気象庁の最新データを確認し、施工前に設計レビューを実施しています。
2. 垂直積雪量の確認
豪雪地域では積雪荷重を正確に計算することが架台寿命を左右します。積雪密度や降雪傾向を考慮し、支柱断面・レール仕様を選定。TopFenceは北海道・新潟・青森などの過去10年分の積雪データを基に設計を最適化しています。
3. 地盤条件の確認
支柱の基礎設計は地盤のN値や支持力に依存します。杭長や基礎形状を現地地盤に合わせて決定することで、座屈や傾斜リスクを低減可能です。TopFenceは現地地盤調査を標準化し、EPC施工会社への設計指示書に反映しています。
4. 塩害地域の考慮
沖縄や九州沿岸、日本海沿岸など塩害リスクが高い地域では、防食性能が重要です。SUS304やSUS316、溶融亜鉛めっき鋼を適切に選定することで、腐食による構造劣化を防止。TopFence施工現場では塩害地域専用架台仕様を導入しています。
5. 発電所設計寿命
架台は20年以上の耐用年数を前提に設計する必要があります。TopFenceでは25年以上の耐久性を確認した設計実績があり、EPC事業者向けに長期発電安定性を保証します。
TopFenceの野立て太陽光架台設計・施工能力
TopFenceは10年以上の野立て太陽光架台設計・施工実績を持つ、EPC向け信頼性の高いパートナーです。地域ごとの基準風速・積雪量データをもとに、安全かつ施工効率の高い架台を提案します。
1. 構造設計・荷重計算サポート
- 47都道府県の基準風速・積雪量データを反映した構造計算書の作成
- 風荷重・積雪荷重・地震荷重・自重荷重の組合せ評価
- 豪雪地域・台風地域向け架台の最適断面設計
- 施工前に荷重シミュレーションレポートを提供
2. 材料・耐久性の保証
- SUS304 / SUS316 ボルト・ナットによる防食設計
- HDG（溶融亜鉛めっき）鋼材の長期耐候性確保
- 架台耐用年数25年以上を設計段階で保証
- 腐食・塩害地域向けオプション対応
3. 基礎・施工ノウハウ
- 杭基礎・コンクリート基礎どちらも荷重条件に応じて提案
- 施工効率を考慮した部材最適配置とボルト点数設計
- 現場調整・レイアウト最適化で組立工数削減
- 国内EPC向けに施工手順書・安全チェックリストを提供
4. EPC/B2B向け価値
- 全国どの地域でも安全性・施工性を保証
- 設計段階でのリスク評価により、保守・補修コストを削減
- 大量受注・カスタム案件にも柔軟対応可能
- TopFenceの技術サポートで発電所長期安定運用を実現
まとめ：野立て太陽光架台設計のポイント
本記事では、日本全国47都道府県の基準風速・積雪量に基づく架台設計の基本原則を解説しました。
風荷重・積雪荷重・地震荷重を考慮した支柱・導軌構造の選定は、施工効率と長期耐久性を左右する重要な工程です。
TopFenceは、EPC事業者や施工会社向けに、地域特性に応じた架台設計・プレアセンブリ製造・現場施工サポートまで一貫提供しています。
豪雪地帯、台風多発地域、農光互補案件や大規模地面電站など、どの環境にも適応可能な信頼性の高いソリューションです。
記事内で紹介した47都道府県別の風雪荷重データや設計指針は、架台選定・施工計画・メンテナンス予測の参考として活用できます。
他の記事では、個別県ごとの詳細設計例や施工ノウハウも公開していますので、ぜひそちらもご覧ください。
野立て太陽光架台に関するよくある質問（FAQ）
1. 野立て太陽光架台の基準風速はどこで確認できますか？
2. 積雪100cmの場合の架台選定基準は？
3. 北海道と新潟では同じ架台を使えますか？
4. 杭基礎とコンクリート基礎はどちらが良いですか？
5. 台風地域での耐風設計はどのように行いますか？
6. 架台の耐用年数はどのくらいですか？
7. 高圧案件と低圧案件で架台仕様は変わりますか？
8. 農地転用案件でもTopFenceの架台は使用可能ですか？
9. 架台の組立工数を削減する方法はありますか？
10. 荷重計算書や設計資料は提供されますか？
11. 積雪地域で架台が傾くリスクはありますか？
12. TopFenceの架台は海外案件でも利用可能ですか？
